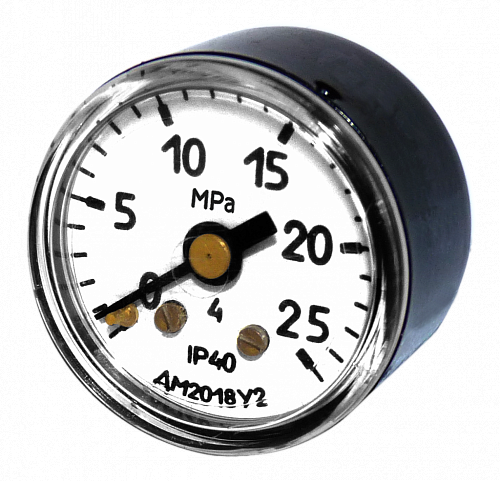

ДМ2018, ДА2018
ТУ 311-00225590.024-95
Манометры и мановакуумметры показывающие ДМ2018, ДА2018 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан-бутана.
Манометры и мановакуумметры показывающие ДМ2018, ДА2018 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан-бутана.
Цена по запросу
Описание
ТУ 311-00225590.024-95Манометры и мановакуумметры показывающие ДМ2018, ДА2018 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан-бутана.
Разрешительные документы (Россия)
Разрешительные документы (СНГ)
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
ОПЦИИ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДА2018 |
-100...150 кПа |
-1...1,5 кгс/см2 |
|
-100...300 кПа |
-1...3 кгс/см2 | |
|
-100...500 кПа |
-1...5 кгс/см2 | |
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ2018 |
0...160 кПа |
0...1,6 кгс/см2 |
|
0...250 кПа |
0...2,5 кгс/см2 | |
|
0...400 кПа |
0...4 кгс/см2 | |
|
0...600 кПа |
0...6 кгс/см2 | |
|
0...1 МПа |
0...10 кгс/см2 | |
|
0...1,6 МПа |
0...16 кгс/см2 | |
|
0...2,5 МПа |
0...25 кгс/см2 | |
|
0...4 МПа |
0...40 кгс/см2 | |
|
0...6 МПа |
0...60 кгс/см2 | |
|
0...10 МПа |
0...100 кгс/см2 | |
|
0...16 МПа |
0...160 кгс/см2 | |
|
0...25 МПа |
0...250 кгс/см2 |
ОПЦИИ
- Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена
- Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
- Экспортное исполнение - по заказу приборы изготавливаются для поставки на экспорт
- Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Табличка - по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - по заказу приборы поставляются с заводским номером
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
| Тип прибора | Манометры, вакуумметры |
| Диаметр корпуса (мм) | 40 |
| Диапазоны показаний приборов |
от 0 до 1,6...250 кгс/см2 от -1 до 1,5...24 кгс/см2 |
| Степень защиты | IP40 |
| Класс точности | 4.0 |
| Климатическое исполнение | У2 |
| Фланец | Отсутствует |
| Расположение штуцера | Радиальное; Осевое |
| Виброзащита | L1 (от 5 до 35 Гц с амплитудой 0,35 мм) |
| Межповерочный интервал | 1 год |
| Материал корпуса | Сталь |
| Стекло | Литое |
| Трубчатая пружина | Железоникелевый сплав; Медный сплав |
| Держатель | Медный сплав |
| Механизм | Медный сплав; Нержавеющая сталь |
| Резьба присоединительного штуцера | М10*1-6g; К1/8; G1/8-B |
| Разрешительные документы (Россия) | 703; 704; 705; 833 |
| Разрешительные документы (СНГ) | 701 |
| Поверка приборов |
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004. Отметка о первичной поверке ставится на задней стенке корпуса всех приборов. По требованию потребителя:
МИ 2124-90 МЕТОДИКА ПОВЕРКИ). |
| Масса прибора | не более 0.08 кг |
Поверка приборов
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- отметка о первичной поверке ставится на стекле прибора;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
Варианты исполнения
