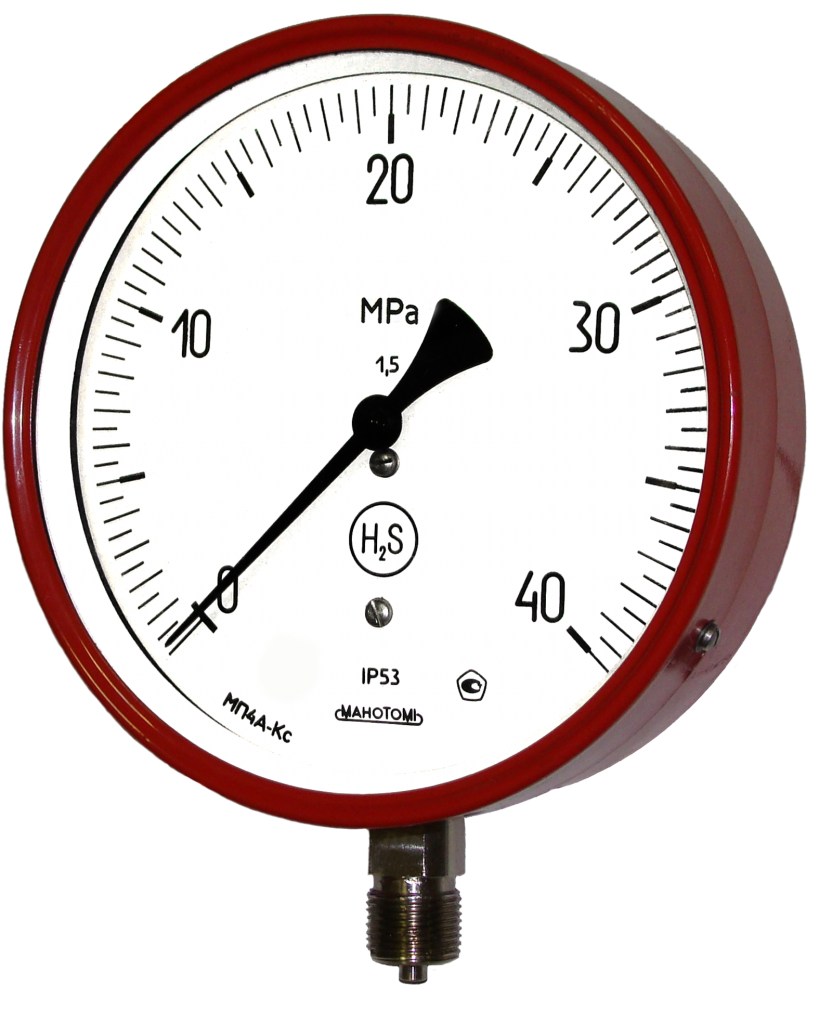

МП4А -Кс, ВП4А -Кс, МВП4А-Кс (IP53)
ТУ 25-7329.002-96
Манометры, вакуумметры и мановакуумметры показывающие МП4А-Кс, ВП4А-Кс и МВП4А-Кс предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (Н2S) и углекислого газа (СO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых.
Манометры, вакуумметры и мановакуумметры показывающие МП4А-Кс, ВП4А-Кс и МВП4А-Кс предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (Н2S) и углекислого газа (СO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых.
Цена по запросу
Описание
ТУ 25-7329.002-96Манометры, вакуумметры и мановакуумметры показывающие МП4А-Кс, ВП4А-Кс и МВП4А-Кс предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (Н2S) и углекислого газа (СO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых.
Разрешительные документы (Россия)
Разрешительные документы (СНГ)
Руководство по эксплуатации
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
ОПЦИИ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 8 лет.
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ВП4А-Кс |
-100...0 кПа |
-1...0 кгс/см2 |
|
МВП4А-Кс |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 | |
|
-100...500 кПа |
-1...5 кгс/см2 | |
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
МП4А-Кс |
0...60 кПа |
0...0,6 кгс/см2 |
|
0...100 кПа |
0...1 кгс/см2 |
|
|
0...160 кПа |
0...1,6 кгс/см2 | |
|
0...250 кПа |
0...2,5 кгс/см2 | |
|
0...400 кПа |
0...4 кгс/см2 | |
|
0...600 кПа |
0...6 кгс/см2 | |
|
0...1 МПа |
0...10 кгс/см2 | |
|
0...1,6 МПа |
0...16 кгс/см2 | |
|
0...2,5 МПа |
0...25 кгс/см2 | |
|
0...4 МПа |
0...40 кгс/см2 | |
|
0...6 МПа |
0...60 кгс/см2 | |
|
0...10 МПа |
0...100 кгс/см2 | |
|
0...16 МПа |
0...160 кгс/см2 | |
|
0...25 МПа |
0...250 кгс/см2 | |
|
0...40 МПа |
0...400 кгс/см2 | |
|
0...60 МПа |
0...600 кгс/см2 | |
|
0...100 МПа |
0...1000 кгс/см2 | |
|
0...160 МПа |
0...1600 кгс/см2 |
ОПЦИИ
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
- Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
- Демпфер - с демпфером поставляются приборы с диапазоном показаний со 160 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 100 кгс/см2 оговаривается при заказе
- Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - все приборы МП4А-Кс, ВП4А-Кс, МВП4А-Кс поставляются с пломбой
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - по требованию потребителя приборы поставляются с заводским номером
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 8 лет.
| Тип прибора | Манометры, вакуумметры, мановакуумметры |
| Диаметр корпуса (мм) | 160 |
| Диапазоны показаний приборов |
от 0 до 0,6...1600 кгс/см2 от -1 до 0 кгс/см2 от -1 до 0,6...24 кгс/см2 |
| Степень защиты | IP53 |
| Класс точности | 1.5; 1.0 - по заказу |
| Климатическое исполнение | УХЛ1 |
| Фланец | Отсутствует |
| Расположение штуцера | Радиальное |
| Виброзащита | L3 (от 5 до 25 Гц с амплитудой 0,1 мм) |
| Межповерочный интервал | 1 год |
| Материал корпуса | Алюминиевый сплав |
| Стекло | Силикатное |
| Трубчатая пружина | Железоникелевый сплав |
| Держатель | Нержавеющая сталь |
| Механизм | Нержавеющая сталь; Алюминиевый сплав |
| Резьба присоединительного штуцера | М20*1,5-8g; K1/2; G1/2-B |
| Разрешительные документы (Россия) | 835; 836; 837; 838 |
| Разрешительные документы (СНГ) | 834 |
| Руководство по эксплуатации | 977 |
| Поверка приборов |
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004. У всех приборов отметка о первичной поверке ставится на задней стенке корпуса. По требованию потребителя:
|
| Масса прибора | не более 1.6 кг |
Поверка приборов
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004.У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- отметка о первичной поверке ставится на стекле прибора;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Варианты исполнения
