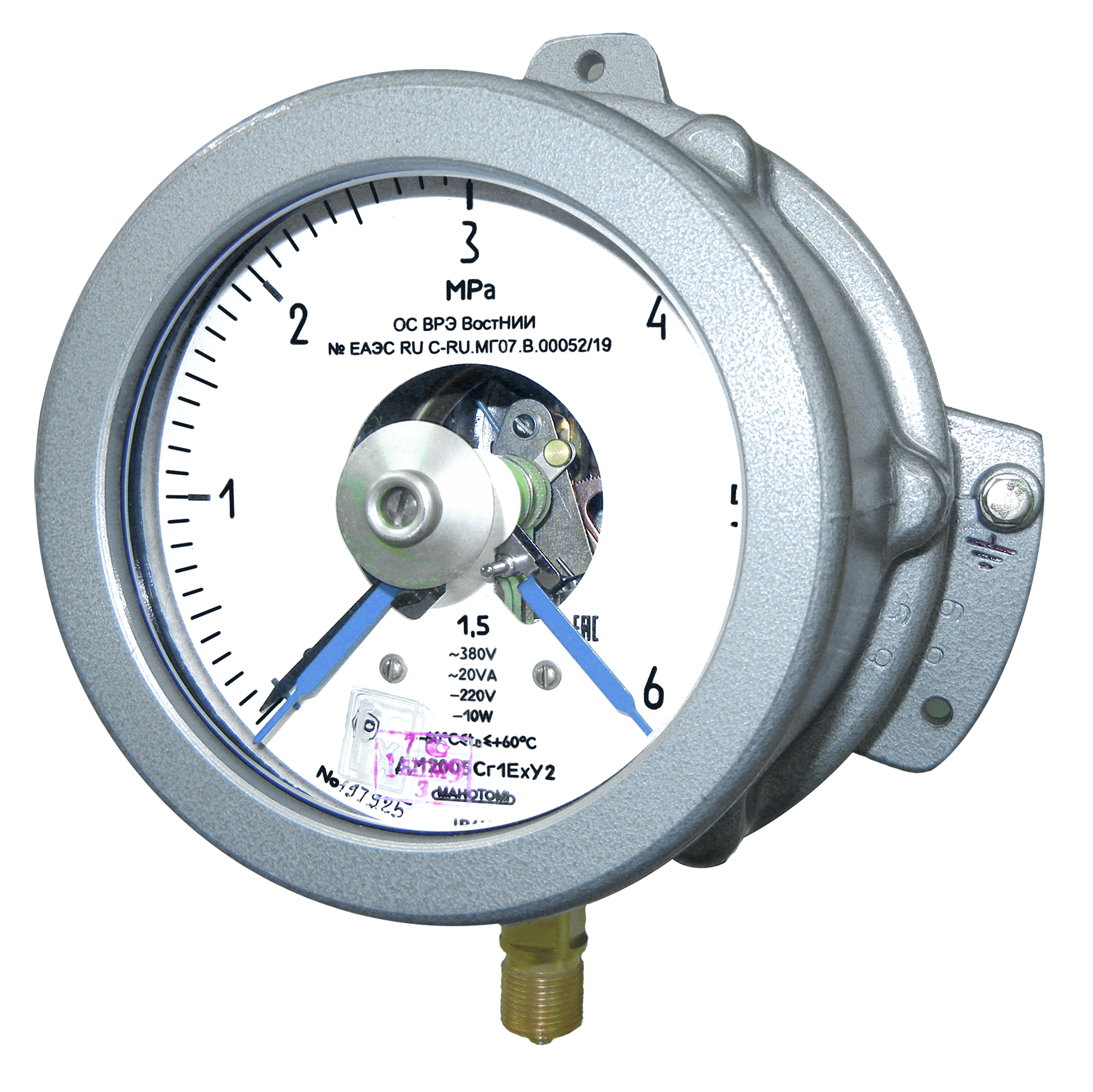

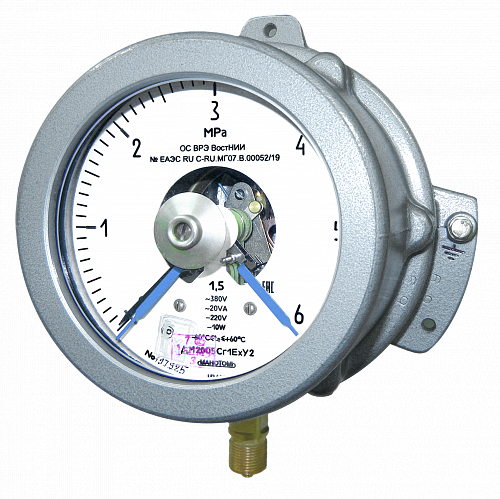

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие взрывозащищённые ДМ2005Сг1Ех, ДВ2005Сг1Ех и ДА2005Сг1Ех предназначены для измерения избыточного давления неагрессивных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия. Приборы являются взрывозащищенными с видом взрывозащиты "Взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты - 1ЕхdIIВТ4.
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие взрывозащищённые ДМ2005Сг1Ех, ДВ2005Сг1Ех и ДА2005Сг1Ех предназначены для измерения избыточного давления неагрессивных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия. Приборы являются взрывозащищенными с видом взрывозащиты "Взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты - 1ЕхdIIВТ4.
Цена по запросу
Описание
ТУ-4212-040-00225590-2001Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие взрывозащищённые ДМ2005Сг1Ех, ДВ2005Сг1Ех и ДА2005Сг1Ех предназначены для измерения избыточного давления неагрессивных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия. Приборы являются взрывозащищенными с видом взрывозащиты "Взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты - 1ЕхdIIВТ4.
Разрешительные документы (Россия)
Разрешительные документы (СНГ)
Руководство по эксплуатации
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
ОПЦИИ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
Напряжение внешних коммутируемых цепей:
Электрическая цепь при подключении должна быть обесточена!
Схема подключения
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДВ2005Сг1Ex |
-100...0 кПа |
-1...0 кгс/см2 |
|
ДА2005Сг1Ех |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 | |
|
-100...500 кПа |
-1...5 кгс/см2 | |
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ2005Сг1Ех |
0...100 кПа |
0...1 кгс/см2 |
|
0...160 кПа |
0...1,6 кгс/см2 | |
|
0...250 кПа |
0...2,5 кгс/см2 | |
|
0...400 кПа |
0...4 кгс/см2 | |
|
0...600 кПа |
0...6 кгс/см2 | |
|
0...1 МПа |
0...10 кгс/см2 | |
|
0...1,6 МПа |
0...16 кгс/см2 | |
|
0...2,5 МПа |
0...25 кгс/см2 | |
|
0...4 МПа |
0...40 кгс/см2 | |
|
0...6 МПа |
0...60 кгс/см2 | |
|
0...10 МПа |
0...100 кгс/см2 | |
|
0...16 МПа |
0...160 кгс/см2 | |
|
0...25 МПа |
0...250 кгс/см2 | |
|
0...40 МПа |
0...400 кгс/см2 | |
|
0...60 МПа |
0...600 кгс/см2 | |
|
0...100 МПа |
0...1000 кгс/см2 | |
|
0...160 МПа |
0...1600 кгс/см2 |
ОПЦИИ
- Магнитное поджатие - по требованию потребителя приборы поставляются с магнитным поджатием контактов сигнализирующего устройства
- Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
- Зажим - по требованию потребителя приборы изготавливаются с вводным устройством для подключения кабеля - с хомутом (зажимом); в базовом исполнение подсоединение кабеля к прибору производится через металлическую трубку, заканчивающуюся наружной резьбой G3/4-В.
- Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
- Демпфер - все приборы ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех поставляются с демпфером
- Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - все приборы ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех пломбируются
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - все приборы ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех поставляются с заводским номером
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
- V (базовое исполнение) - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
- III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
- IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
- VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.
По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
Напряжение внешних коммутируемых цепей:
- 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
- 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
- со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
- с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
- для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
- для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
- для сигнализирующего устройства со скользящими контактами ±2,5%
- для сигнализирующего устройства с магнитным поджатием контактов ±4%
Электрическая цепь при подключении должна быть обесточена!
Схема подключения
| Тип прибора | Манометры, вакуумметры, мановакуумметры |
| Диаметр корпуса (мм) | 160 |
| Диапазоны показаний приборов |
от 0 до 1...1600 кгс/см2 от -1 до 0 кгс/см2 от -1 до 0,6...24 кгс/см2 |
| Степень защиты | IP54 |
| Класс точности | 1.5 |
| Вид взрывозащиты | "1ExdIIBT4" взрывонепроницаемая оболочка |
| Климатическое исполнение | У3; Т3 |
| Тип электроконтактного устройства | Прямые контакты |
| Температура окружающей среды | от минус 50 до плюс 60 °С |
| Фланец | Задний |
| Расположение штуцера | Радиальное |
| Виброзащита | L1 (от 5 до 35 Гц с амплитудой 0,35 мм) |
| Межповерочный интервал | 2 года |
| Материал корпуса | Алюминиевый сплав |
| Стекло | Органическое |
| Трубчатая пружина | Железоникелевый сплав; Медный сплав |
| Держатель | Медный сплав; Нержавеющая сталь |
| Механизм | Медный сплав; Нержавеющая сталь; Алюминиевый сплав |
| Резьба присоединительного штуцера | М20*1,5-8g; K1/2; G1/2-B |
| Разрешительные документы (Россия) | 742; 743; 744; 756 |
| Разрешительные документы (СНГ) | 740; 741 |
| Руководство по эксплуатации | 987; 988 |
| Поверка приборов |
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004. Отметка о первичной поверке ставится на задней стенке корпуса всех приборов. По требованию потребителя:
|
| Масса прибора | не более 5,5 кг |
Поверка приборов
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004.Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- отметка о первичной поверке ставится на стекле прибора;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Варианты исполнения
