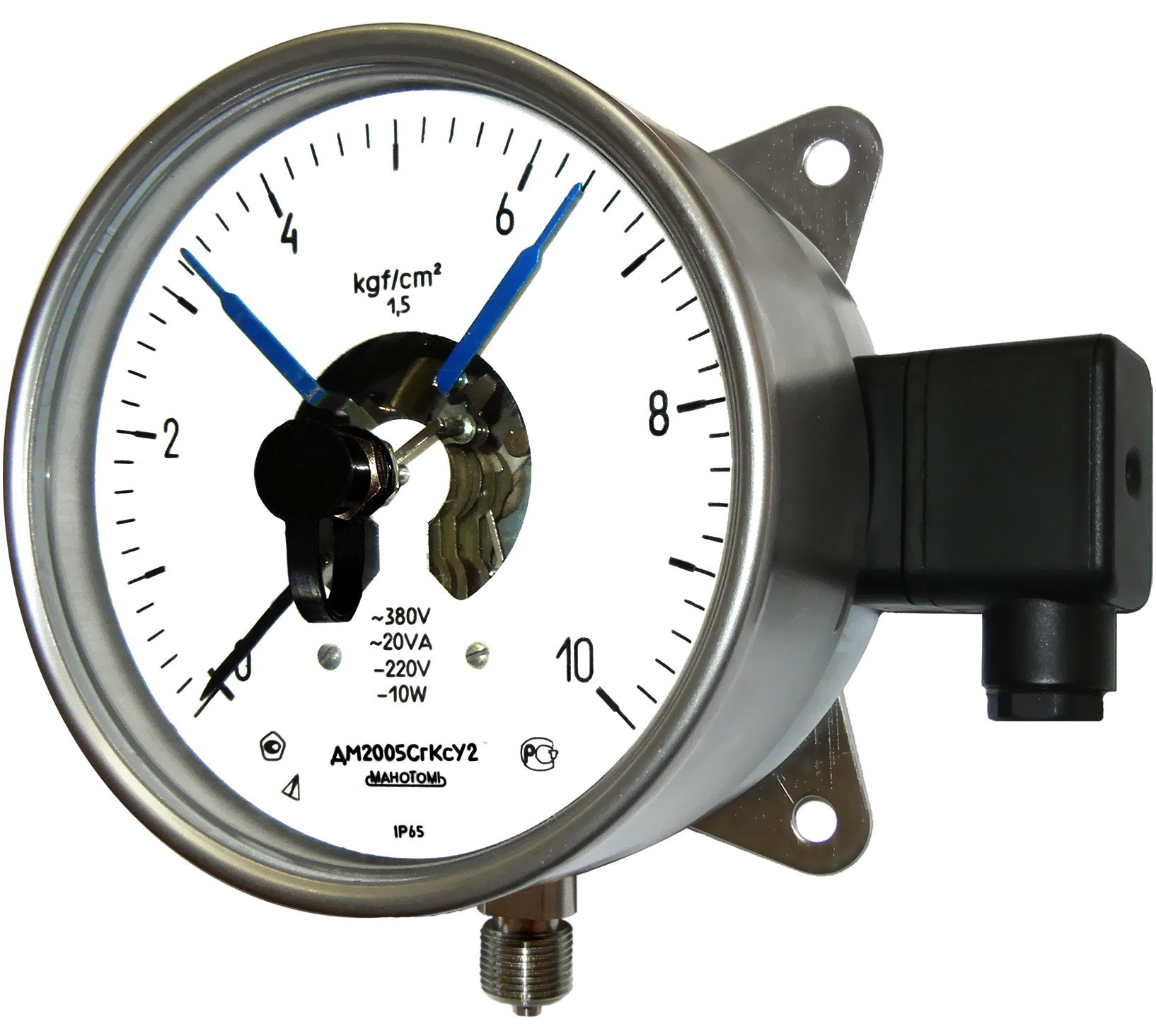

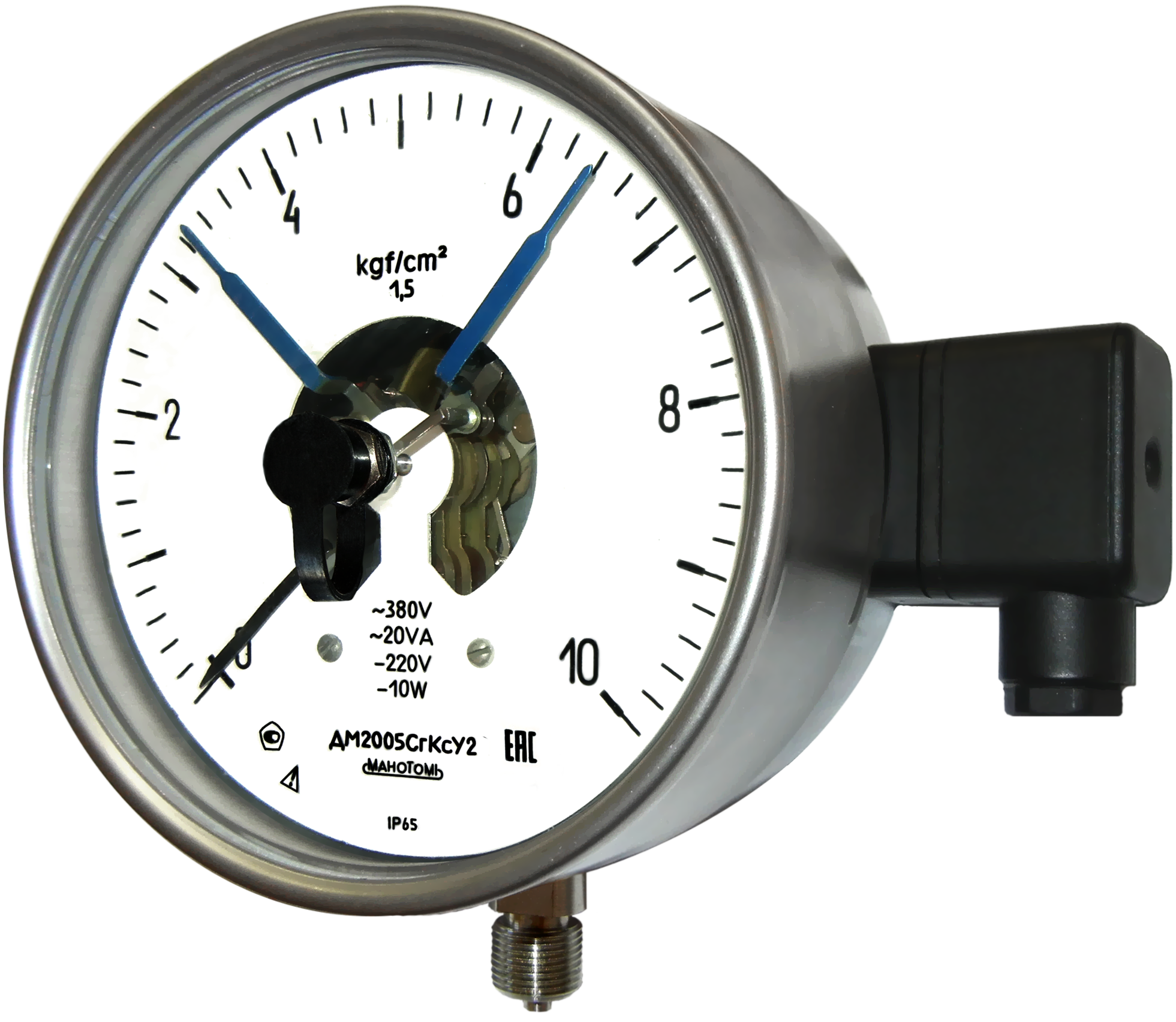

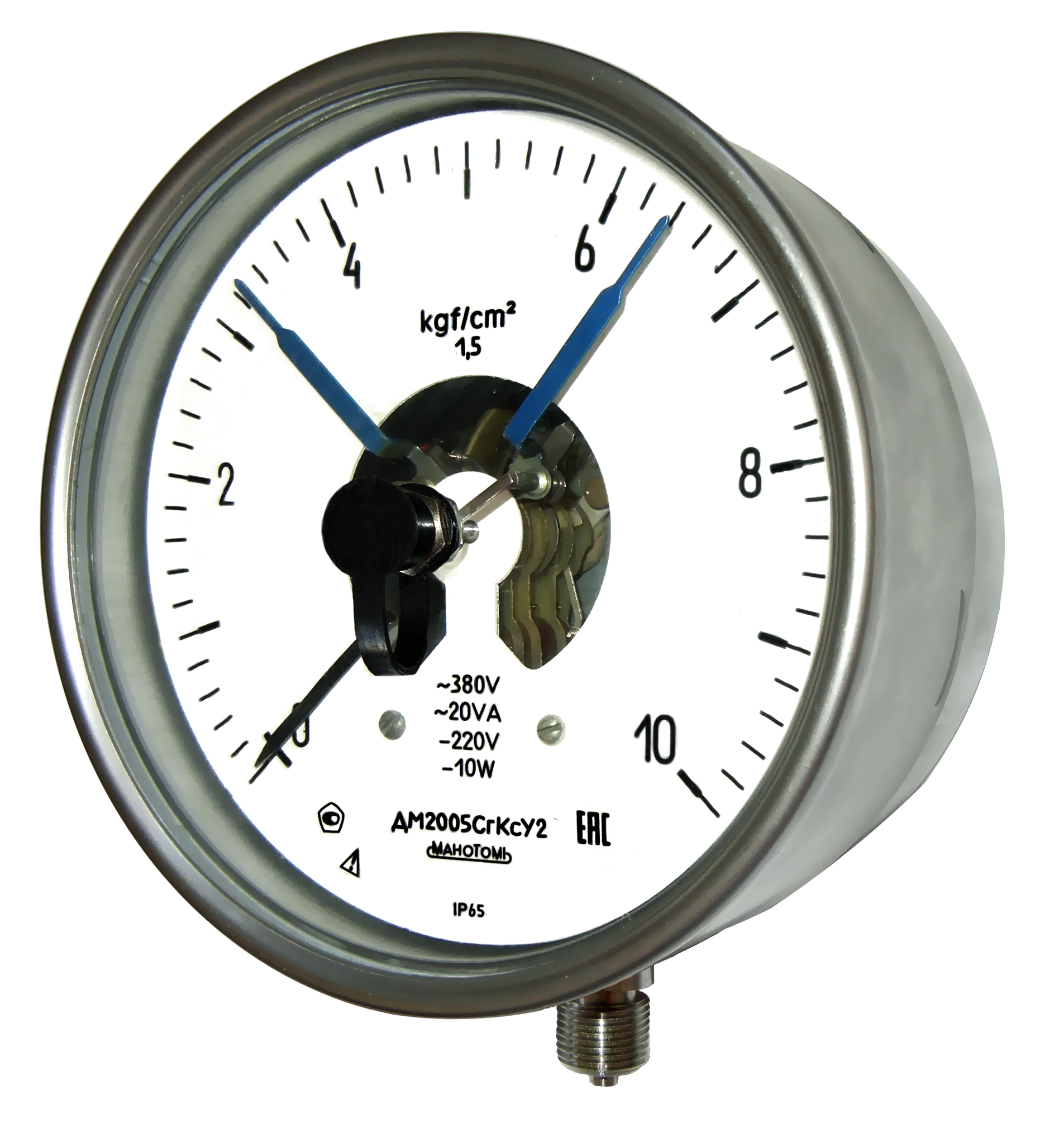

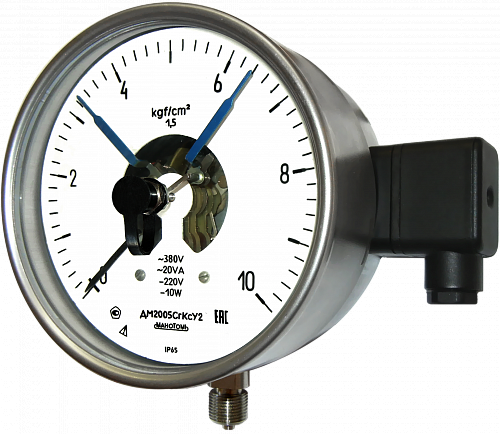

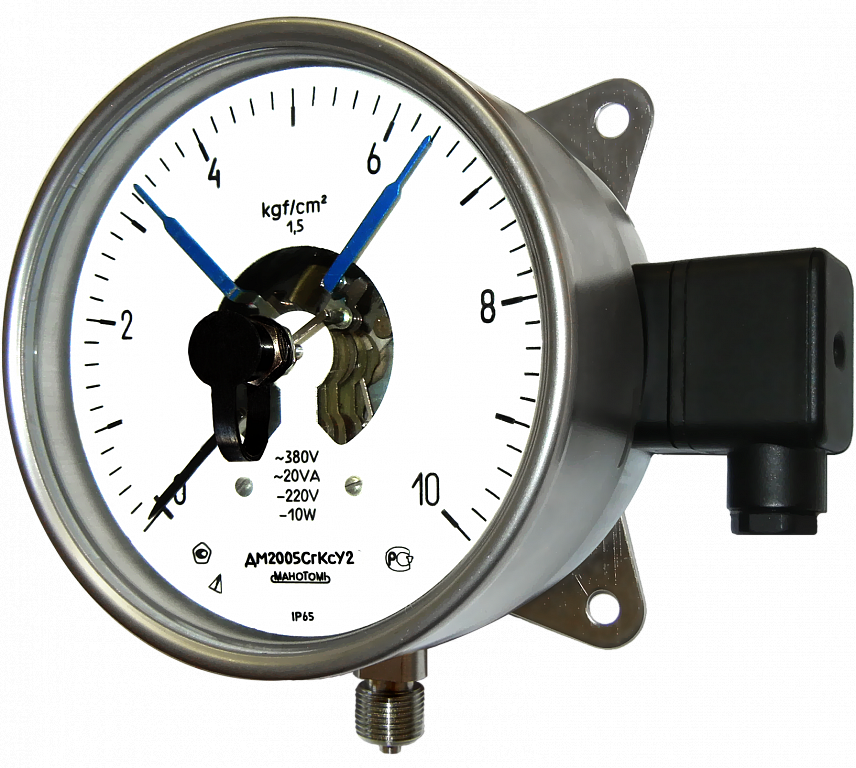

ДМ2005СгКс, ДВ2005СгКс, ДА2005СгКс

ТУ 4212-040-00225590-2001

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005СгКс, ДВ2005СгКс и ДА2005СгКс предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
Цена по запросу

Описание

ТУ 4212-040-00225590-2001

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005СгКс, ДВ2005СгКс и ДА2005СгКс предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора

Диапазон, Па

Диапазон, кгс/см2

ДВ2005СгКс

-100...0 кПа

-1...0 кгс/см2

ДА2005СгКс

-100...60 кПа

-1...0,6 кгс/см2

-100...150 кПа

-1...1,5 кгс/см2

-100...300 кПа

-1...3 кгс/см2

-100...500 кПа

-1...5 кгс/см2

-0,1...0,9 МПа

-1...9 кгс/см2

-0,1...1,5 МПа

-1...15 кгс/см2

-0,1...2,4 МПа

-1...24 кгс/см2

ДМ2005СгКс

0...100 кПа

0...1 кгс/см2

0...160 кПа

0...1,6 кгс/см2

0...250 кПа

0...2,5 кгс/см2

0...400 кПа

0...4 кгс/см2

0...600 кПа

0...6 кгс/см2

0...1 МПа

0...10 кгс/см2

0...1,6 МПа

0...16 кгс/см2

0...2,5 МПа

0...25 кгс/см2

0...4 МПа

0...40 кгс/см2

0...6 МПа

0...60 кгс/см2

0...10 МПа

0...100 кгс/см2

0...16 МПа

0...160 кгс/см2

0...25 МПа

0...250 кгс/см2

0...40 МПа

0...400 кгс/см2

0...60 МПа

0...600 кгс/см2

0...100 МПа

0...1000 кгс/см2

0...160 МПа

0...1600 кгс/см2

ОПЦИИ
  • Магнитное поджатие - по требованию потребителя приборы поставляются с магнитным поджатием контактов сигнализирующего устройства
  • Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
  • Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
  • Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
  • Демпфер - с демпфером поставляются приборы ДМ2005СгКс, ДВ2005СгКс, ДА2005СгКс с диапазоном показаний со 100 кгс/см2, а также приборы для измерения давления хладонов; наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается при заказе
  • Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
  • Пломбировка - по требованию потребителя приборы пломбируются
  • Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
  • Заводской номер - по требованию потребителя приборы поставляются с заводским номером
ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы - не менее 10 лет.

ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА ДЛЯ СИГНАЛИЗИРУЮЩИХ МАНОМЕТРОВ

Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
  • III - левый указатель (min) - синий, правый (max) - красный.
  • IV - левый указатель (min) - красный, правый (max) - синий.
  • V (базовое исполнение) - оба указателя (min, max) синие.
  • VI - оба указателя (min, max) красные.
все контакты.png

По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.

Напряжение внешних коммутируемых цепей:
  • 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
  • 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
Разрывная мощность контактов для сигнализирующего устройства:
  • со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
  • с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
Значение коммутируемого тока:
  • для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
  • для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:
  • для сигнализирующего устройства со скользящими контактами ±2,5%
  • для сигнализирующего устройства с магнитным поджатием контактов ±4%
Подключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм2. Диаметр ввода в разъеме - от 4 до 10 мм.
Электрическая цепь при подключении должна быть обесточена!

Схема подключения


Тип прибора Манометры, вакуумметры, мановакуумметры
Диаметр корпуса (мм) 160
Диапазоны показаний приборов от 0 до 1...1600 кгс/см2
от -1 до 0 кгс/см2
от -1 до 0,6...24 кгс/см2
Степень защиты IP54; IP65
Класс точности 1.5; 1.0
Климатическое исполнение У2; Т2
Тип электроконтактного устройства Прямые контакты
Температура окружающей среды от минус 60 до плюс 70 °С
Фланец Отсутствует; Задний
Расположение штуцера Радиальное
Виброзащита L1 (от 5 до 35 Гц с амплитудой 0,35 мм)
Межповерочный интервал 2 года
Материал корпуса Нержавеющая сталь
Стекло Силикатное; Безопасное
Трубчатая пружина Нержавеющая сталь
Держатель Нержавеющая сталь
Механизм Нержавеющая сталь
Резьба присоединительного штуцера М20*1,5-8g; K1/2; G1/2-B (G1/2-B, К1/2 - для диапазонов показаний до 600 кгс/см²)
Разрешительные документы (Россия) 914; 917; 1059
Разрешительные документы (СНГ) 912; 913
Поверка приборов Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под № RA.RU.312608.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
  • отметка о первичной поверке ставится в паспорте на прибор;
  • отметка о первичной поверке ставится на стекле прибора;
  • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
Варианты исполнения 910; 911
Масса прибора не более 1,6 кг

Поверка приборов

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под № RA.RU.312608.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
  • отметка о первичной поверке ставится в паспорте на прибор;
  • отметка о первичной поверке ставится на стекле прибора;
  • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).

Варианты исполнения
