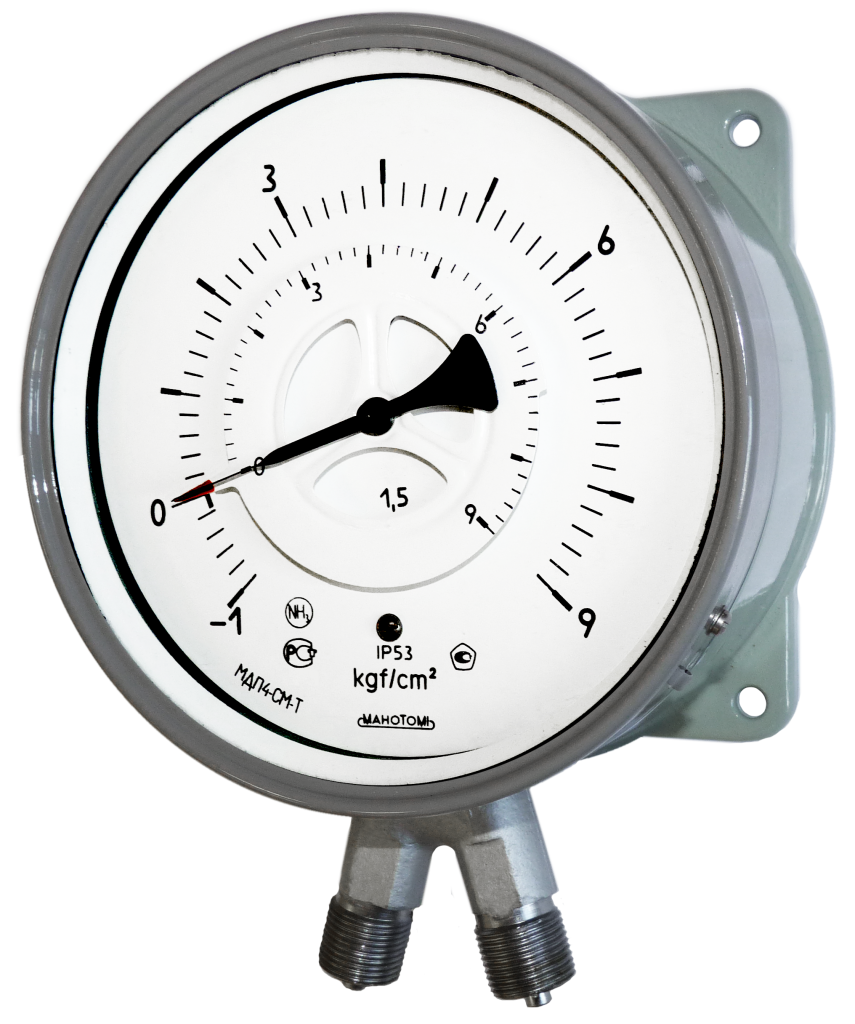

МДП4-СМ-Т
ТУ 25.02.464-75
Манометр дифференциальный показывающий МДП4-СМ-Т предназначен для одновременного измерения в двух различных точках системы избыточного и вакуумметрического давления аммиака с маслом, хладона 12, 22 с маслом, а также для отчета разности давлений в этих точках. Манометр дифференциальный показывающий МДП4-СМ-Т предназначен для работы в холодильных установках, монтируемых на судах.
Манометр дифференциальный показывающий МДП4-СМ-Т предназначен для одновременного измерения в двух различных точках системы избыточного и вакуумметрического давления аммиака с маслом, хладона 12, 22 с маслом, а также для отчета разности давлений в этих точках. Манометр дифференциальный показывающий МДП4-СМ-Т предназначен для работы в холодильных установках, монтируемых на судах.
Цена по запросу
Описание
ТУ 25.02.464-75Манометр дифференциальный показывающий МДП4-СМ-Т предназначен для одновременного измерения в двух различных точках системы избыточного и вакуумметрического давления аммиака с маслом, хладона 12, 22 с маслом, а также для отчета разности давлений в этих точках. Манометр дифференциальный показывающий МДП4-СМ-Т предназначен для работы в холодильных установках, монтируемых на судах.
Разрешительные документы (Россия)
Руководство по эксплуатации
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
ОПЦИИ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
МДП4-СМ-Т |
-0,1...0,9 МПа |
-1...9 кгс/см2 |
ОПЦИИ
- Измеряемая среда "аммиак" - по требованию потребителя приборы выпускаются для измерения давлений аммиака с маслом
- Измеряемая среда "хладон " - по требованию потребителя приборы выпускаются для измерения давлений хладона 12, 22 с маслом
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
- Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - по заказу приборы пломбируются
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - по требованию потребителя приборы поставляются с заводским номером
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
| Тип прибора | Манометр |
| Диаметр корпуса (мм) | 160 |
| Диапазоны показаний приборов |
от -1 до 9 кгс/см2 |
| Степень защиты | IP53 |
| Класс точности | 1.5 |
| Климатическое исполнение | ОМ2 |
| Температура окружающей среды | от минус 50 до плюс 60 °С |
| Фланец | Задний |
| Расположение штуцера | Радиальное |
| Межповерочный интервал | 1 год |
| Материал корпуса | Алюминиевый сплав |
| Стекло | Силикатное |
| Трубчатая пружина | Железоникелевый сплав |
| Держатель | Нержавеющая сталь |
| Механизм | Нержавеющая сталь |
| Резьба присоединительного штуцера | М20*1,5-8g |
| Разрешительные документы (Россия) | 861; 862; 863; 864 |
| Руководство по эксплуатации | 420 |
| Поверка приборов |
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004. Отметка о первичной поверке ставится на задней стенке корпуса всех приборов. По требованию потребителя:
|
| Масса прибора | не более 2 кг |
Поверка приборов
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004.Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- отметка о первичной поверке ставится на стекле прибора;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Варианты исполнения
