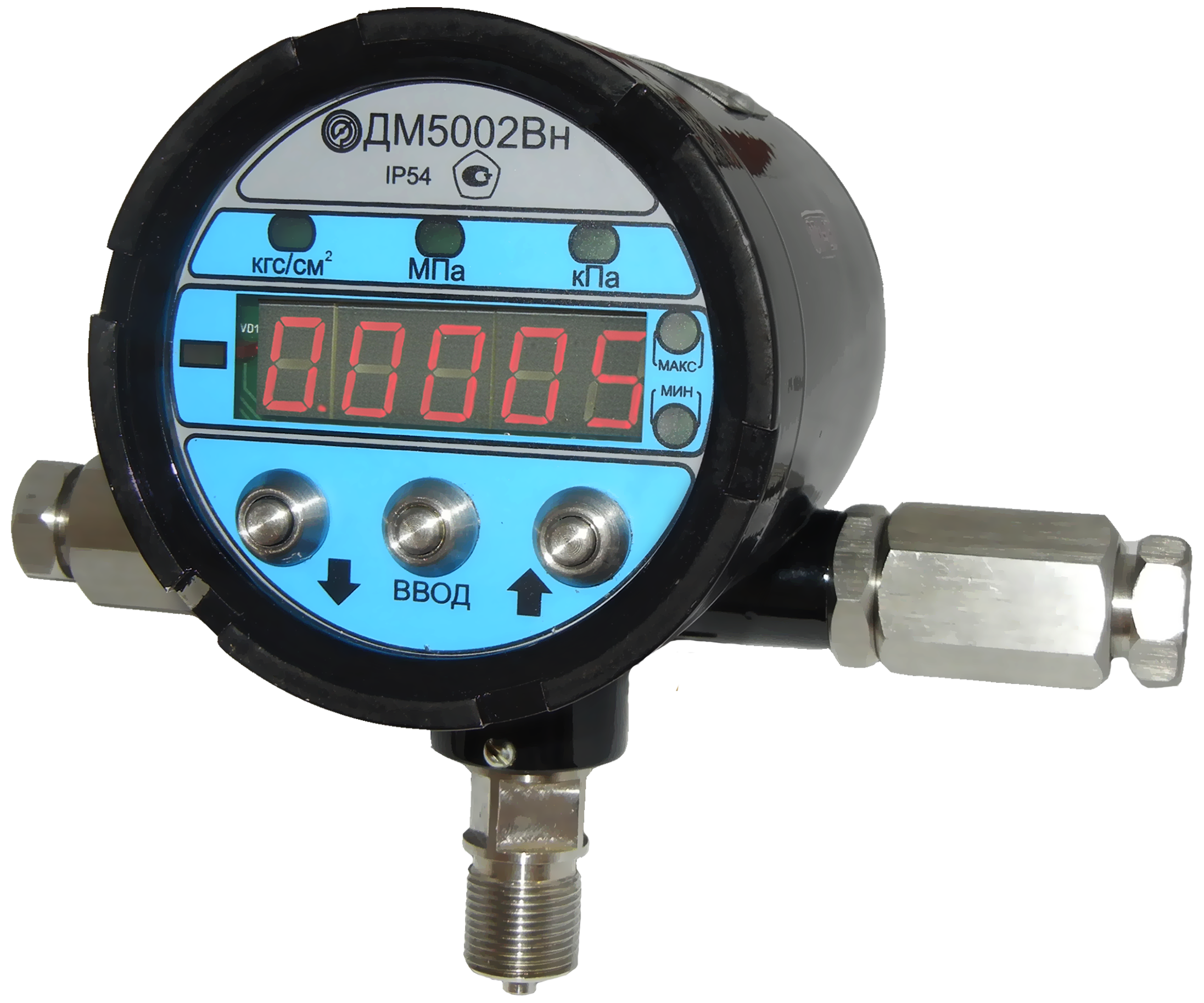

ДМ5002Вн

Описание

ТУ 4212-039-00225590-2003

Разрешительные документы (Россия)

• Разрешительный документ №1
• Разрешительный документ №2
• Разрешительный документ №3
• Разрешительный документ №4

Разрешительные документы (СНГ)

• Разрешительный документ №1
• Разрешительный документ №2

Руководство по эксплуатации

• Руководство по эксплуатации

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см2
ДМ5002Вн	-100...0 кПа	-1...0 кгс/см2
ДМ5002Вн	-100...60 кПа	-1...0,6 кгс/см2
	-100...150 кПа	-1...1,5 кгс/см2
	-100...300 кПа	-1...3 кгс/см2
	-100...500 кПа	-1...5 кгс/см2
	-0,1...0,9 МПа	-1...9 кгс/см2
	-0,1...1,5 МПа	-1...15 кгс/см2
	-0,1...2,4 МПа	-1...24 кгс/см2
ДМ5002Вн	0...16 кПа	0...0,16 кгс/см2
	0...25 кПа	0...0,25 кгс/см2
	0...40 кПа	0...0,4 кгс/см2
	0...60 кПа	0...0,6 кгс/см2
	0...100 кПа	0...1 кгс/см2
	0...160 кПа	0...1,6 кгс/см2
	0...250 кПа	0...2,5 кгс/см2
	0...400 кПа	0...4 кгс/см2
	0...600 кПа	0...6 кгс/см2
	0...1 МПа	0...10 кгс/см2
	0...1,6 МПа	0...16 кгс/см2
	0...2,5 МПа	0...25 кгс/см2
	0...4 МПа	0...40 кгс/см2
	0...6 МПа	0...60 кгс/см2
	0...10 МПа	0...60 кгс/см2
	0...16 МПа	0...160 кгс/см2
	0...25 МПа	0...250 кгс/см2
	0...40 МПа	0...400 кгс/см2
	0...60 МПа	0...600 кгс/см2
	0...100 МПа	0...1000 кгс/см2
	0...160 МПа	0...1600 кгс/см2

Модификация:

ДМ5002Вн-А - цифровая индикация текущего значения давления

ДМ5002Вн-Б - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал

ДМ5002Вн-В - цифровая индикация текущего значения давления и сигнализация повышения или понижения давления установленных граничных значений

ДМ5002Вн-Г- цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал и сигнализация повышения или понижения давления установленных граничных значений

ФУНКЦИОНАЛЬНЫЕ НАЗНАЧЕНИЯ ПРИБОРОВ:

• цифровая индикация текущего значения давления,
• преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал,
• управление внешними электрическими цепями с помощью релейного сигнального устройства.

Приборы имеют стандартный цифровой интерфейс RS-232 или RS-485, что позволяет автоматизировать процесс обработки результатов измерения.

 Сенсорная клавиатура на передней панели прибора позволяет проводить:

• установку (переустановку) диапозона измерений;
• установку единицы измерения кПа, МПа или кгс/см² и др.;
• настройку выходного сигнала;
• выбор исполнения и значения уставок коммутирующего устройства;
• контроль настройки параметров приборов;
• автокорректировку временного дрейфа (установку нуля);
• изменение времени усреднения результата измерения и выходного сигнала (демпфирование)

Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ 29254-91.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА

Сигнализирующее устройство по подключению внешних цепей имеет исполнения III, IV, V, VI по ГОСТ 2405-88.
Максимальное значение напряжения управления: 220 В переменного тока
Максимальное значение тока управления: 1 А

ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ
Выходной сигнал – постоянный ток: (4-20); (0-5) мА
Сопротивление нагрузки приборов (линия связи - трехпроводная):
        - с выходным сигналом (4-20) мА - не более 600 Ом
        - с выходным сигналом (0-5) мА - не более 2500 Ом
Напряжение питания: 24 В постоянного тока
Потребляемая мощность приборов - не более 4,2 В•А

Схема подключения прибора

ОПЦИИ

• Пломбировка - все приборы ДМ5002М поставляются опломбированными

• Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода

• Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью

• Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
• Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора

• Заводской номер - по требованию потребителя приборы поставляются с заводским номером

ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы - не менее 10 лет.

СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

Тип прибора	» ДМ5002Вн » ДМ5002Вн » ДМ5002Вн	Манометр  Вакуумметр  Мановакуумметр
Модификация	» А » Б » В » Г
Климатическое исполнение	» УХЛ3.1 (базовое) » У2 » Т3
Код сенсора	см. в таблице
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» кгс/см2 (базовое)  » кПа » МПа  » и др.
Предел допускаемой основной погрешности	» ± 0,5 % » ± 0,25 % » ± 0,2 % » ± 0,15 % » ± 0,1 % » ± 0,06 %
Измеряемая среда	» -//- (базовое) » Кис	Кислород
Конструктивное исполнение	» РШ	Радиальный штуцер без фланца
Степень защиты	» IP54
Код выходного сигнала	» 05 » 42	(0-5) мА (4-20) мА
Тип индикаторного устройства	» СДИ	светодиодный индикатор
Цифровой интерфейс	» RS-232 » RS-485
Напряжение питания	» 24 B (базовое) » 36 B
Резьба штуцера	» M20x1.5-8g (базовое)  » G1/2-B » K1/2
Дополнительные требования	» Обезж. » Э » Пл. » Табл. » Ном. » П.П.Пас » ЦСМ	Обезжиривание  Экспортное исполнение  Пломба  Табличка  Номер  Отметка о первичной поверке в паспорте  Поверка ЦСМ

Пример обозначения: ДМ5002Вн-А - УХЛ3.1 - 6 - 2,5 МПа - 0,1 - 42 - СДИ - RS-232 - G1/2 - ЦСМ

Варианты исполнения
