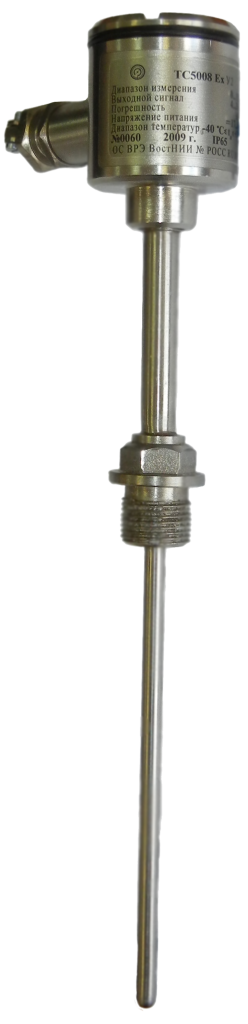

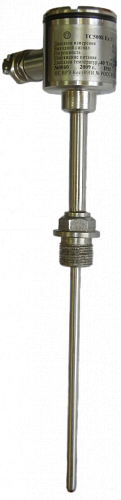

ТС5008Ех

ТУ 311-00225590.020-95

Датчики температуры ТС5008Ex взрывозащищенного исполнения предназначены для измерения температуры жидкостей и газов путем преобразования в унифицированный токовый выходной сигнал в условиях неагрессивных сред по отношению у стали 12Х18Н10Т. Датчики температуры ТС5008Ех являются взрывозащищенными с видом "Взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты "1ЕхdIIВТ5". Приборы соответствуют требованиям электромагнитной совместимости группе (II) А по ГОСТ Р 32137-2012.
Цена по запросу

Описание

ТУ 311-00225590.020-95

Датчики температуры ТС5008Ex взрывозащищенного исполнения предназначены для измерения температуры жидкостей и газов путем преобразования в унифицированный токовый выходной сигнал в условиях неагрессивных сред по отношению у стали 12Х18Н10Т. Датчики температуры ТС5008Ех являются взрывозащищенными с видом "Взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты "1ЕхdIIВТ5". Приборы соответствуют требованиям электромагнитной совместимости группе (II) А по ГОСТ Р 32137-2012.

Разрешительные документы (СНГ)

Руководство по эксплуатации


Диапазоны измеряемых температур:

нижний предел -50; -25; 0 °С
верхний предел 0; 25; 50; 100; 150; 200; 250; 300; 350; 400 °C

Длина погружной части:

Верхний предел измеряемой температуры, °С L1, мм  L, мм
0; 25; 50; 100 50±3 20...500
150; 200; 250; 300; 350; 400    80±3

ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ
Выходной сигнал  – постоянный ток: (4-20) мА (двухпроводная линия связи); (0-5) мА  (трехпроводная линия связи)
Сопротивление нагрузки приборов:
- с выходным сигналом (4-20) мА - от 0,2 до 1000 Ом;
- с выходным сигналом (0-5) мА -  от 0,2 до 2500  Ом
Напряжение питания: (17-42) В постоянного тока
Потребляемая мощность датчиков:
- с выходным сигналом (4-20) мА - не более 0,85 В•А;
- с выходным сигналом (0-5) мА - не более 0,36 В•А.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы - не менее 8 лет.

СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
Тип прибора  » ТС5008Ex
Датчик температуры
Климатическое исполнение » У2

Верхнее значение
диапазона показаний
» см. диапазоны

Единица измерения » °С

Предел допускаемой основной погрешности » ± 0,5%
» ± 0,25%

Степень защиты » IP65

Исполнение »
»
 4
неподвижный штуцер
подвижный штуцер
Выходной сигнал  » 05
»
 42
0-5 мА
4-20 мА
Длина монтажной части    » см. таблицу
Резьба штуцера » M20x1.5-8g (базовое)
» M12x1.5-8g



Дополнительные
требования
» Э
» Табл.
» П.П.Пас
» ЦСМ
 Экспортное исполнение
 Табличка
 Отметка о первичной поверке в паспорте
 Поверка ЦСМ

Пример обозначения: ТМ5008Ex - -25+100С - 42 - 0,5 - L100 - ЦСМ
Тип прибора Датчик температуры взрывозащищенный
Диапазоны показаний приборов
нижний предел - -50; -25; 0 °С
верхний предел - 0; 25; 50; 100; 150; 200; 250; 300; 350; 400 °C

Степень защиты IP65
Предел допускаемой основной погрешности ±0.25%; ±0.5%
Вид взрывозащиты "1ExdIIBT5" взрывонепроницаемая оболочка
Климатическое исполнение У2
Температура окружающей среды от минус 40 до плюс 70 °С
Межповерочный интервал 2 года
Материал корпуса Нержавеющая сталь
Элементы защитной арматуры Нержавеющая сталь
Резьба присоединительного штуцера М20*1,5-8g; М12*1,5-8g
Разрешительные документы (Россия) 506; 823; 824
Разрешительные документы (СНГ) 1012
Руководство по эксплуатации 504
Поверка приборов Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под № 1004.
Для всех датчиков отметка о первичной поверке ставится на корпусе прибора и в паспорте на прибор.
По требованию потребителя:
  • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации проводится в соответствии с разделом "Методика поверки" РЭ.
Масса прибора не более 0,6 кг

Поверка приборов

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под № 1004.
Для всех датчиков отметка о первичной поверке ставится на корпусе прибора и в паспорте на прибор.
По требованию потребителя:
  • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации проводится в соответствии с разделом "Методика поверки" РЭ.
