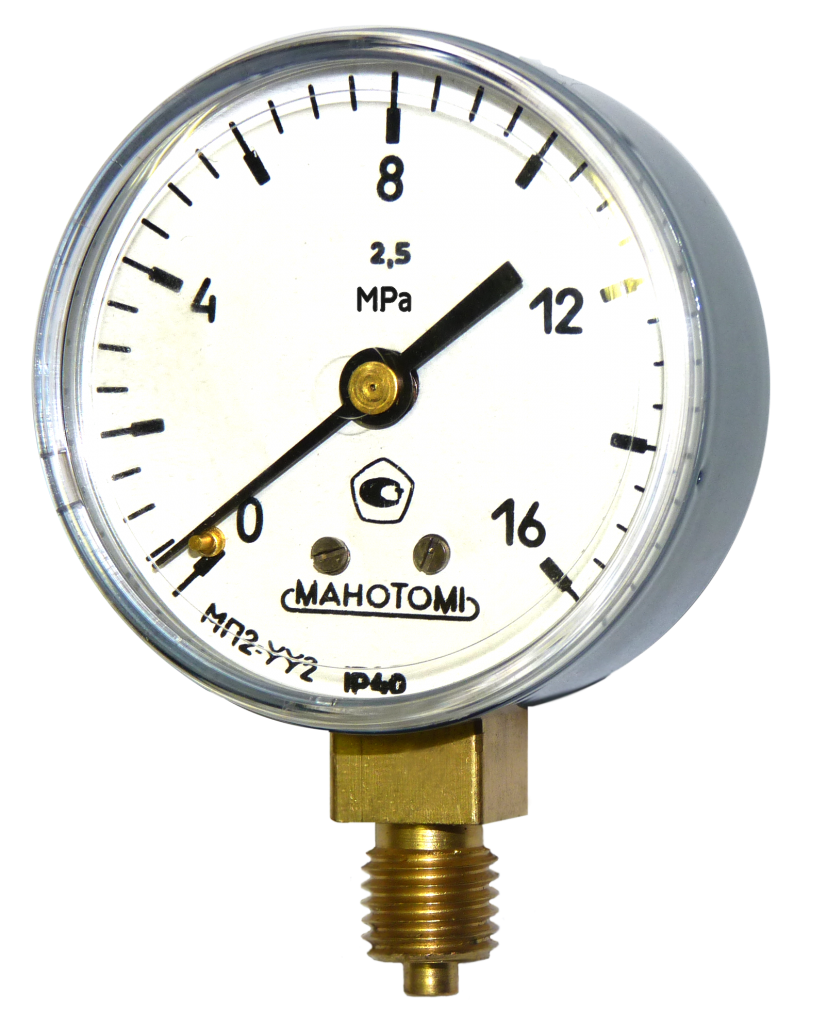

МП2-У, ВП2-У, МВП2-У

ТУ 25-02.180335-84

Манометры, вакуумметры и мановакуумметры показывающие МП2-У, ВП2-У и МВП2-У предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена.
Цена по запросу

Описание

ТУ 25-02.180335-84

Манометры, вакуумметры и мановакуумметры показывающие МП2-У, ВП2-У и МВП2-У предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена.

Руководство по эксплуатации

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора
Диапазон, Па
Диапазон, кгс/см2
ВП2-У
-100...0 кПа
-1...0 кгс/см2
МВП2-У
-100...150 кПа
-1...1,5 кгс/см2
-100...150 кПа
-1...1,5 кгс/см2
-100...300 кПа
-1...3 кгс/см2
-100...500 кПа
-1...5 кгс/см2
-0,1...0,9 МПа
-1...9 кгс/см2
-0,1...1,5 МПа
-1...15 кгс/см2
-0,1...2,4 МПа
-1...24 кгс/см2
МП2-У
0...100 кПа
0...1 кгс/см2
0...160 кПа
0...1,6 кгс/см2
0...250 кПа
0...2,5 кгс/см2
0...400 кПа
0...4 кгс/см2
0...600 кПа
0...6 кгс/см2
0...1 МПа
0...10 кгс/см2
0...1,6 МПа
0...16 кгс/см2
0...2,5 МПа
0...25 кгс/см2
0...4 МПа
0...40 кгс/см2
0...6 МПа
0...60 кгс/см2
0...10 МПа
0...100 кгс/см2
0...16 МПа
0...160 кгс/см2
0...25 МПа
0...250 кгс/см2
0...40 МПа
0...400 кгс/см2
0...60 МПа
0...600 кгс/см2

ВАРИАНТЫ ИСПОЛНЕНИЯ ОПЦИИ
  • Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
  • Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена
  • Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
  • Экспортное исполнение - по заказу приборы изготавливаются для поставки на экспорт
  • Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
  • Табличка - по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
  • Заводской номер - по заказу приборы поставляются с заводским номером
ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы - не менее 10 лет.


Тип прибора Манометры, вакуумметры, мановакуумметры
Диаметр корпуса (мм) 60
Диапазоны показаний приборов от 0 до 1...600 кгс/см2
от -1 до 0 кгс/см2
от -1 до 0,6...24 кгс/см2
Степень защиты IP42; IP53; IP54
Класс точности 2.5; 1.5 - по заказу
Климатическое исполнение У2
Фланец Отсутствует; Передний; Задний
Расположение штуцера Радиальное; Осевое
Виброзащита L3 (от 5 до 25 Гц с амплитудой 0,1 мм)
Межповерочный интервал 2 года
Материал корпуса Сталь
Стекло Литое
Трубчатая пружина Железоникелевый сплав; Медный сплав
Держатель Медный сплав
Механизм Медный сплав; Нержавеющая сталь
Резьба присоединительного штуцера М12*1,5-8g; G1/4-B; R1/4; К1/4 (для осевого исполнения только М20х1,5-8g)

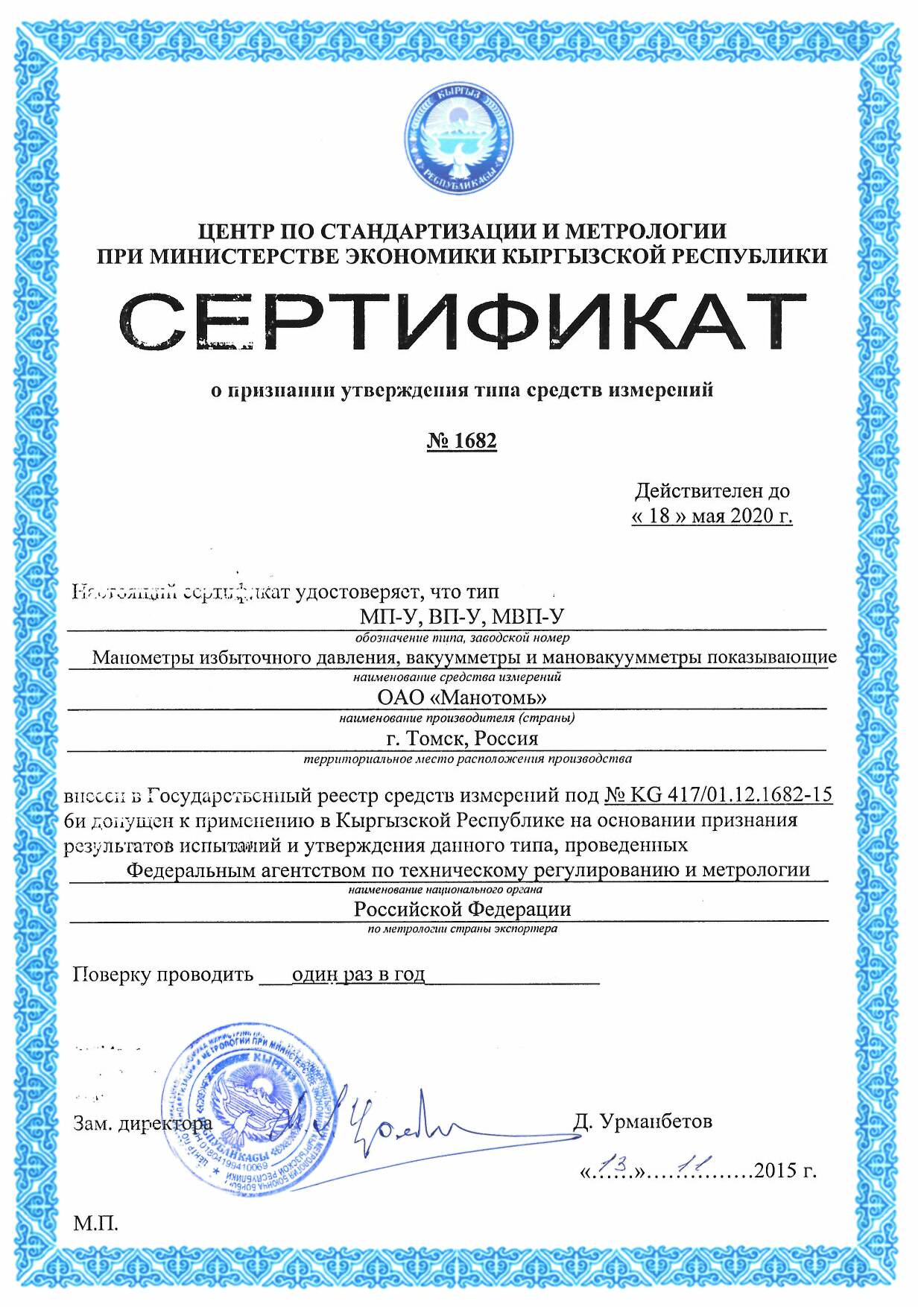

Разрешительные документы (Россия) 675; 676; 677; 827
Разрешительные документы (СНГ) 216; 217; 218; 219
Руководство по эксплуатации 970
Поверка приборов Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
  • отметка о первичной поверке ставится в паспорте на прибор;
  • отметка о первичной поверке ставится на стекле прибора;
  • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).


Масса прибора не более 0.15кг

Поверка приборов

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
  • отметка о первичной поверке ставится в паспорте на прибор;
  • отметка о первичной поверке ставится на стекле прибора;
  • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
