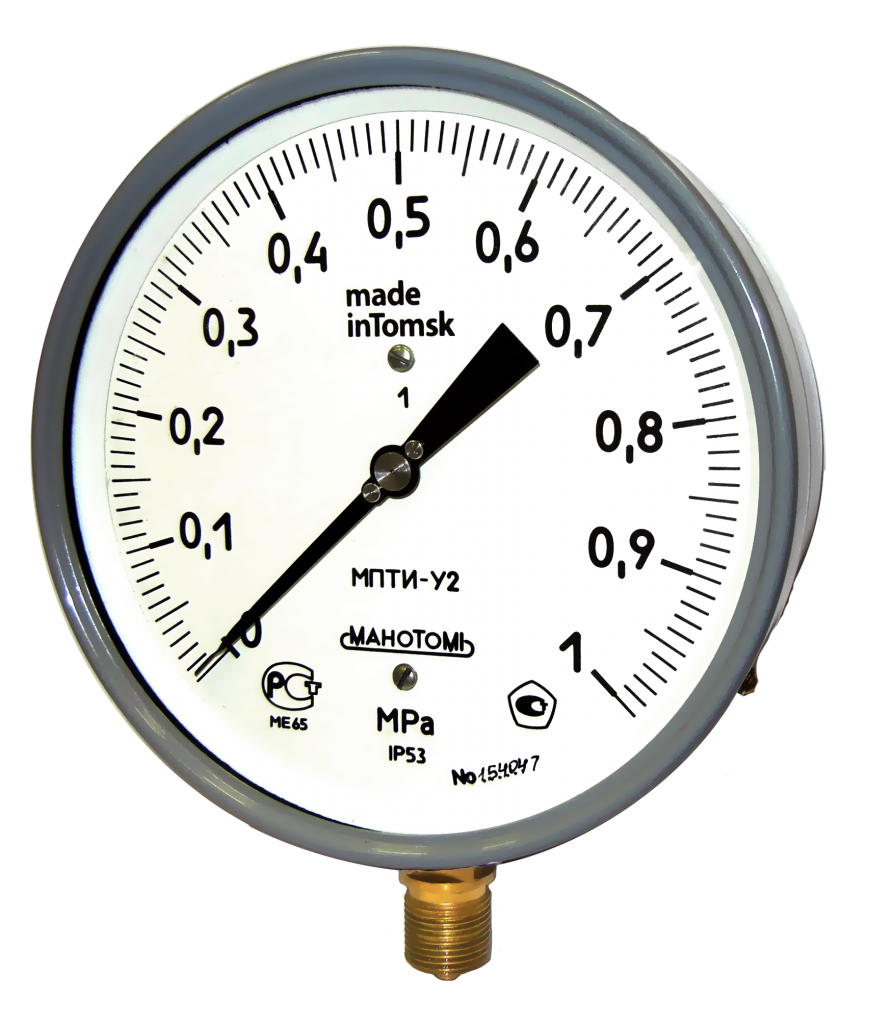

МПТИ, ВПТИ, МВПТИ класс точности 0,4
Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ, МВПТИ предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах государственного метрологического контроля и надзора (ГМКиН) и государственной системы промышленных приборов и средств автоматизации (ГСП).
Приборы класса точности 0,4 выпускаются с корректором нуля только на корпусе.
Приборы класса точности 0,4 допускается использовать в качестве эталонных средств измерений при соблюдении необходимых соотношений пределов допускаемых основных погрешностей с рабочими средствами измерений.
Описание
ТУ 4212-044-00225590-2003Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ, МВПТИ предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах государственного метрологического контроля и надзора (ГМКиН) и государственной системы промышленных приборов и средств автоматизации (ГСП).
Приборы класса точности 0,4 выпускаются с корректором нуля только на корпусе.
Приборы класса точности 0,4 допускается использовать в качестве эталонных средств измерений при соблюдении необходимых соотношений пределов допускаемых основных погрешностей с рабочими средствами измерений.
Разрешительные документы (Россия)
Руководство по эксплуатации
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
| Наименование прибора | Диапазон, Па | Диапазон, кгс/см2 |
| ВПТИ | -100...0 кПа |
-1...0 кгс/см2 |
| МВПТИ | -100...60 кПа |
-1...0,6 кгс/см2 |
| -100...150 кПа |
-1...1,5 кгс/см2 |
|
| -100...300 кПа | -1...3 кгс/см2 | |
| -100...500 кПа | -1...5 кгс/см2 | |
| -0,1...0,9 МПа |
-1...9 кгс/см2 |
|
| -0,1...1,5 МПа |
-1...15 кгс/см2 |
|
| -0,1...2,4 МПа |
-1...24 кгс/см2 |
|
| МПТИ | 0...60 кПа | 0...0,6 кгс/см2 |
| 0...100 кПа | 0...1 кгс/см2 | |
| 0...160 кПа | 0...1,6 кгс/см2 | |
| 0...250 кПа | 0...2,5 кгс/см2 | |
| 0...400 кПа | 0...4 кгс/см2 | |
| 0...600 кПа | 0...6 кгс/см2 | |
| 0...1 МПа | 0...10 кгс/см2 | |
| 0...1,6 МПа | 0...16 кгс/см2 | |
| 0...2,5 МПа | 0...25 кгс/см2 | |
| 0...4 МПа | 0...40 кгс/см2 | |
| 0...6 МПа | 0...60 кгс/см2 | |
| 0...10 МПа | 0...100 кгс/см2 | |
| 0...16 МПа | 0...160 кгс/см2 | |
| 0...25 МПа | 0...250 кгс/см2 | |
| 0...40 МПа | 0...400 кгс/см2 | |
| 0...60 МПа | 0...600 кгс/см2 | |
| 0...100 МПа | 0...1000 кгс/см2 | |
| 0...160 МПа | 0...1600 кгс/см2 |
ОПЦИИ
- Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
- Атомное исполнение - по заказу приборы изготавливаются для поставки на объектах атомной энергетики (класса безопасности 3 и 4)
- Демпфер - все приборы МПТИ, ВПТИ, МВПТИ поставляются с демпфером
- Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Эталон - по заказу для приборов, используемых в качестве эталонов, оформляется свидетельство о поверке и протокол поверки
- Пломбировка - все приборы МПТИ, ВПТИ, МВПТИ пломбируются
- Табличка - по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - все приборы МПТИ, ВПТИ, МВПТИ поставляются с заводским номером
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
| Тип прибора | Манометры, вакуумметры, мановакуумметры |
| Диаметр корпуса (мм) | 160 |
| Диапазоны показаний приборов |
от 0 до 0,6...1600 кгс/см2 от -1 до 0 кгс/см2 от -1 до 0,6...24 кгс/см2 |
| Степень защиты | IP53 |
| Класс точности | 0.4 |
| Наличие корректора "0" | с корректором "0" |
| Климатическое исполнение | У3 |
| Температура окружающей среды | от минус 50 до плюс 60 °С |
| Фланец | Отсутствует |
| Расположение штуцера | Радиальное |
| Виброзащита | V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с², а также от 120 до 250 Гц при виброускорении 3 м/с²) |
| Межповерочный интервал | 1 год |
| Материал корпуса | Алюминиевый сплав |
| Стекло | Силикатное |
| Трубчатая пружина | Железоникелевый сплав; Медный сплав |
| Держатель | Медный сплав; Нержавеющая сталь |
| Механизм | Медный сплав; Нержавеющая сталь; Сталь 08КП |
| Резьба присоединительного штуцера | М20*1,5-8g; G1/2-B (К1/2 - для диапазонов показаний до 600 кгс/см²) |
| Разрешительные документы (Россия) | 794; 1066 |
| Руководство по эксплуатации | 994 |
| Поверка приборов |
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
У всех приборов отметка о первичной поверке ставится на задней стенке корпуса. По требованию потребителя:
|
| Масса прибора | не более 1.5кг |
Поверка приборов
У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- отметка о первичной поверке ставится на стекле прибора;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
