ТМ2030Сг

Описание

ТУ 4211-030-00225590-99

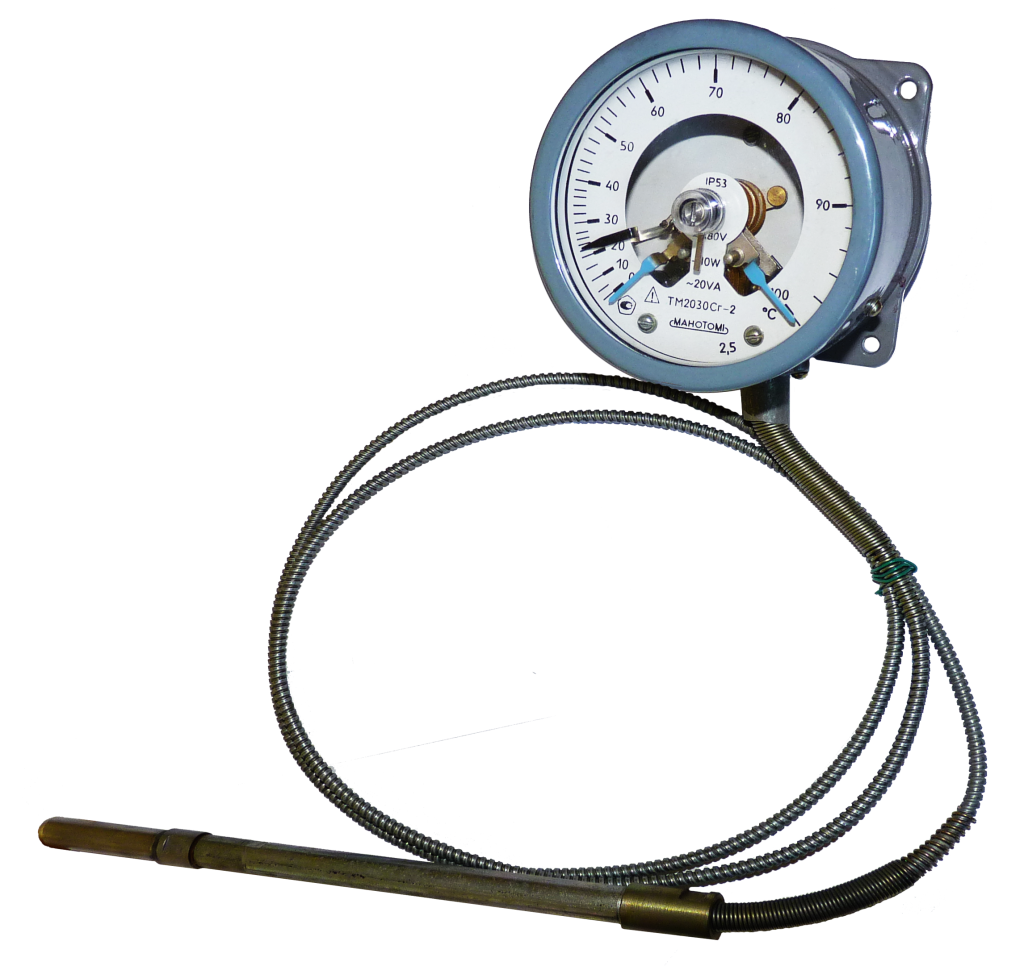

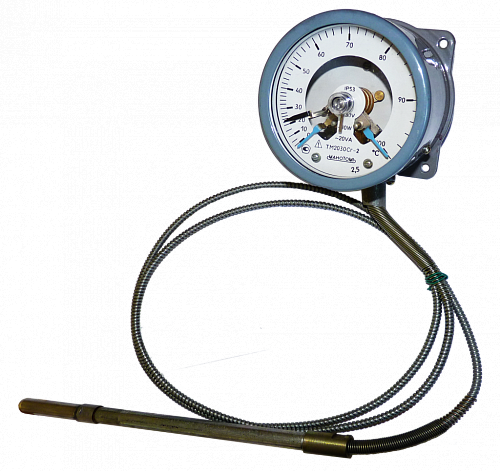

Термометры манометрические показывающие сигнализирующие ТМ2030Сг-1 (с газовым заполнителем) и ТМ2030Сг-2 (с конденсационным заполнителем) предназначены для непрерывного измерения температуры жидкостей и газов, нейтральных в отношении их воздействия на сталь и медные сплавы, и управления внешними электрическими цепями от сигнализирующего устройства. Применяются в различных установках и в системах теплоэнергетического контроля, где необходима своевременная информация о достигнутых крайних значениях температуры.

Разрешительные документы (Россия)

• Разрешительный документ №1
• Разрешительный документ №2
• Разрешительный документ №3
• Разрешительный документ №4

Руководство по эксплуатации

• Руководство по эксплуатации

Тип прибора	Диапазон измерений приборов
ТМ2030Сг-1	от -50 до 50; 100; 150 °С
	от 0 до 150; 160; 200; 300; 400 °С
	от 100 до 300; 500 °С
	от 200 до 500 °С
ТМ2030Сг-2	от -25 до 75 °С
	от 0 до 60; 100 °С
	от 100 до 200; 250 °С

ТМ2030Сг-1 - 20 мм, резьба штуцера (Д1) - М33×2-8g

ТМ2030Сг-2 - 14 мм, резьба штуцера (Д1) - М27×2-8g

ОПЦИИ

• Длина присоединительного капилляра (L) выбирается потребителем: 1 м; 1,6 м; 2,5 м; 4 м; 6 м; 10 м
• Длина погружаемой части (L1) для ТМ2030Сг-1 выбирается потребителем руководствуясь таблицей:

Диапазон измерений,°С	L, м	L1, мм
до 300	от 1 до 6	160; 200; 250
	от 1 до 10	315; 400; 500
от 0 до 400	от 1 до 10	315
от +100 до 500
от +200 до 500

• Длина погружаемой части (L1) для ТМ2030Сг-2 выбирается потребителем: 125 мм, 160 мм, 200 мм
• Магнитное поджатие - по требованию потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов

• Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
• Пломбировка - по требованию потребителя приборы пломбируются
• Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
• Заводской номер - по требованию потребителя приборы поставляются с заводским номером

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы - не менее 10 лет.

ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:

• V (базовое исполнение) - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
• III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
• IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
• VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.

При выборе исполнения следует учитывать, что варианты описаны с учетом нахождения стрелки на нулевой отметке.

По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.

Напряжение внешних коммутируемых цепей:

• 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
• 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока

Разрывная мощность контактов для сигнализирующего устройства:

• со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;

• с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока

Значение коммутируемого тока:

• для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
• для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А

Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:

• для сигнализирующего устройства со скользящими контактами ±2,5%
• для сигнализирующего устройства с магнитным поджатием контактов ±4%

Подключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм². Диаметр ввода в разъеме - от 4 до 10 мм.
Схема подключения
Электрическая цепь при подключении должна быть обесточена!

СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

Тип прибора	» ТМ2030Сг-1 » ТМ2030Сг-2	Термометр с газовым заполнителем Термометр с конденсационным заполнителем
Климатическое исполнение	» У3
Диапазон измерений	см. в таблице
Единица измерения	» °С
Класс точности	» 2.5
Степень защиты	» IP53
Исполнение сигнализирующего устройства	» III » IV » V (базовое) » VI
Длина соединительного капилляра (L) с указанием единиц измерения	» 1 м » 1,6 м » 2,5 м » 4 м » 6 м » 10 м
Длина погружения термобаллона (L1) с указанием единиц измерения	для ТМ2030Сг-1:  см. в таблице для ТМ2030Сг-2: » 125 мм » 160 мм » 200 мм
Дополнительные требования	» МП » Обезж. » Черта » Э » Пл. » Ном. » П.П.С » П.П.Пас » ЦСМ	Магнитное поджатие  Обезжиривание  Черта на шкале  Экспортное исполнение  Пломба  Номер  Отметка о первичной поверке на стекле  Отметка о первичной поверке в паспорте  Поверка ЦСМ

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: ТМ2030Сг-1-У2 - -50..+50 °С - III - МП  - 6 м - 200 мм - Пл. - Э

Варианты исполнения
