МП3А-У, ВП3А-У, МВП3А-У

ТУ 25-02.180335-84

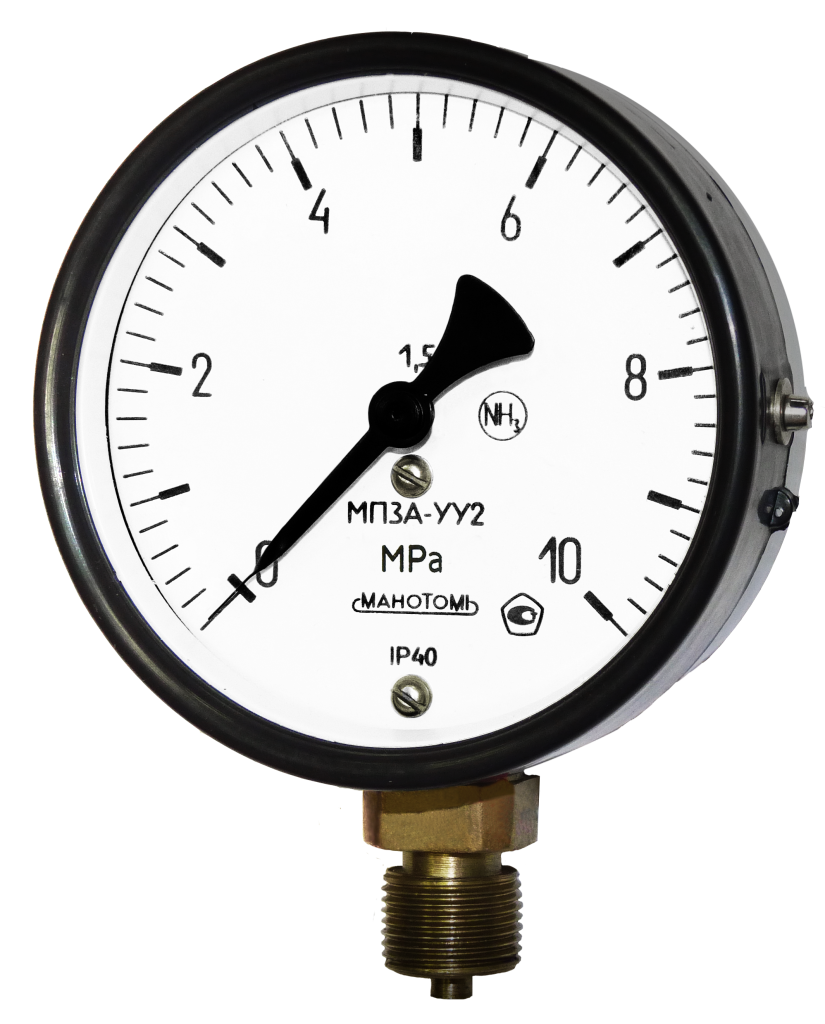

Манометры, вакуумметры и мановакуумметры показывающие МП3А-У, ВП3А-У и МВП3А-У предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.

Цена по запросу

Заказать

Описание

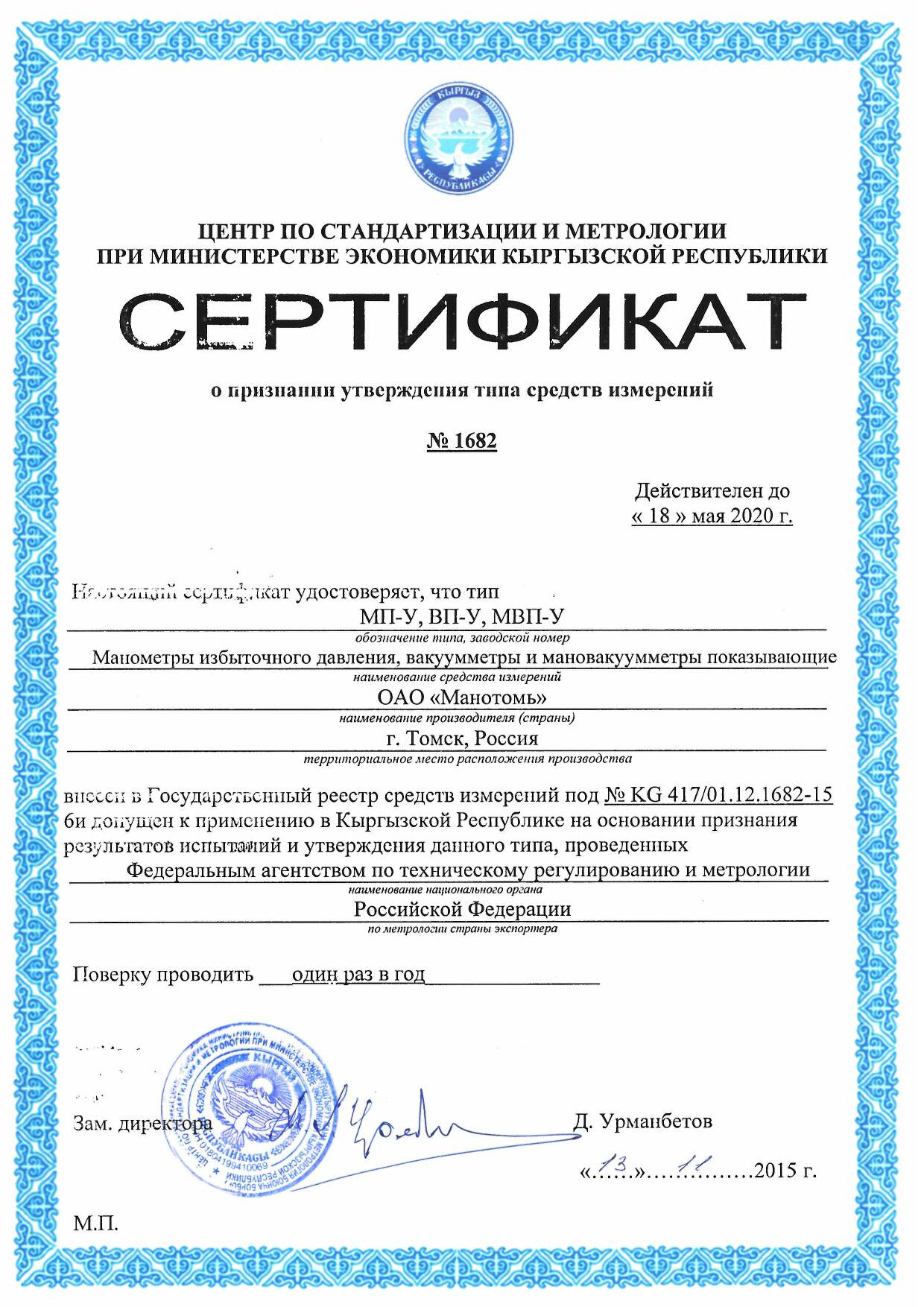

Разрешительные документы (Россия)

Разрешительные документы (СНГ)

Руководство по эксплуатации

Руководство по эксплуатации

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ВП3А-У	-100...0 кПа	-1...0 кгс/см²
МВП3А-У	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
МП3А-У	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²

ВАРИАНТЫ ИСПОЛНЕНИЯ

ОПЦИИ

Температурная шкала - по требованию потребителя приборы поставляются с дополнительной температурной шкалой
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
Демпфер - с демпфером поставляются приборы с диапазоном показаний со 160 кгс/см², наличие демпфера у приборов с диапазоном показаний до 100 кгс/см² оговаривается при заказе
Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - по требованию потребителя приборы пломбируются
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - по требованию потребителя приборы поставляются с заводским номером

ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы - не менее 10 лет.

Тип прибора	» МП3А-У » ВП3А-У » МВП3А-У	Манометр Вакуумметр Мановакуумметр
Климатическое исполнение	» У2 (базовое) » Т2
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» кгс/см²(базовое) » кПа » МПа
Класс точности	» 1.5 (базовое) » 1.0
Конструктивное исполнение	» -//- (базовое) » ОШ » Ф » ФОШ	Радиальный штуцер без фланца Осевой штуцер без фланца Радиальный штуцер с задним фланцем Осевой штуцер с передним фланцем
Степень защиты	» IP40 (базовое) » IP53
Резьба штуцера	» M20x1.5 (базовое) » G1/2
Дополнительные требования	» Обезж. » АЭС » АЭС-Кл.б.3 » Д » Черта » Э. » Пл. » Табл. » Ном. » П.П.С » П.П.Пас » ЦСМ	Обезжиривание Атомное исполнение, класс безопасности 4 Атомное исполнение, класс безопасности 3 Демпфер Черта на шкале Экспортное исполнение Пломба Табличка Номер Первичная поверка на стекле Первичная поверка в паспорте Поверка ЦСМ

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: МП3А-УУ2 - 1 МПа - 1 - ФОШ - Д - ЦСМ - Ном - Пл

Тип прибора	Манометры, вакуумметры, мановакуумметры
Диаметр корпуса (мм)	100
Диапазоны показаний приборов	от 0 до 1...600 кгс/см² от -1 до 0 кгс/см² от -1 до 0,6...24 кгс/см²
Степень защиты	IP42; IP54 - по заказу
Класс точности	1.5; 1.0 - по заказу
Климатическое исполнение	У2; Т2
Температура окружающей среды	от минус 30 до плюс 60 °С (в корпусе из полистирола); от минус 50 до плюс 60 °С (в металлическом корпусе)
Фланец	Отсутствует; Передний; Задний
Расположение штуцера	Радиальное; Осевое
Виброзащита	L3 (от 5 до 25 Гц с амплитудой 0,1 мм)
Межповерочный интервал	2 года
Материал корпуса	Алюминиевый сплав; Сталь; Ударопрочный полистирол
Стекло	Силикатное
Трубчатая пружина	Железоникелевый сплав
Держатель	Сталь
Механизм	Нержавеющая сталь; Алюминиевый сплав
Резьба присоединительного штуцера	М20*1,5-8g; G1/2-B (осевого исполнения только М20х1,5-8g)
Разрешительные документы (Россия)	769; 690; 691; 692; 770
Разрешительные документы (СНГ)	267; 268; 269; 270
Руководство по эксплуатации	975
Поверка приборов	Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004. Отметка о первичной поверке ставится на задней стенке корпуса всех приборов. По требованию потребителя: отметка о первичной поверке ставится в паспорте на прибор; отметка о первичной поверке ставится на стекле прибора; приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ). Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
Масса прибора	не более 0.7 кг

Поверка приборов

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:

отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
