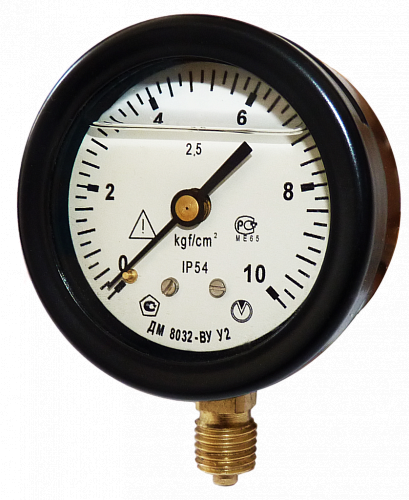

ДМ8032-ВУ, ДВ8032-ВУ, ДА8032-ВУ
ТУ 4212-005-42368375-05
Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ8032-ВУ, ДВ8032-ВУ и ДА8032-ВУ предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, пара и газа, в том числе кислорода, ацетилена. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью ПМС-300.
Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ8032-ВУ, ДВ8032-ВУ и ДА8032-ВУ предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, пара и газа, в том числе кислорода, ацетилена. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью ПМС-300.
Цена по запросу
Описание
ТУ 4212-005-42368375-05Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ8032-ВУ, ДВ8032-ВУ и ДА8032-ВУ предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, пара и газа, в том числе кислорода, ацетилена. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью ПМС-300.

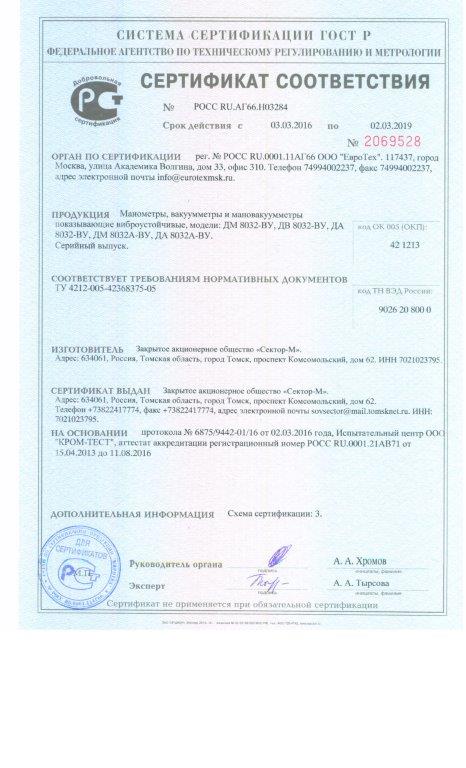

Разрешительные документы (Россия)
Разрешительные документы (СНГ)
Руководство по эксплуатации
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
ОПЦИИ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДВ8032-ВУ |
-100...0 кПа |
-1...0 кгс/см2 |
|
ДА8032-ВУ |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 | |
|
-100...500 кПа |
-1...5 кгс/см2 | |
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ8032-ВУ |
0...60 кПа |
0...0,6 кгс/см2 |
|
0...100 кПа |
0...1 кгс/см2 | |
|
0...160 кПа |
0...1,6 кгс/см2 | |
|
0...250 кПа |
0...2,5 кгс/см2 | |
|
0...400 кПа |
0...4 кгс/см2 | |
|
0...600 кПа |
0...6 кгс/см2 | |
|
0...1 МПа |
0...10 кгс/см2 | |
|
0...1,6 МПа |
0...16 кгс/см2 | |
|
0...2,5 МПа |
0...25 кгс/см2 | |
|
0...4 МПа |
0...40 кгс/см2 | |
|
0...6 МПа |
0...60 кгс/см2 | |
|
0...10 МПа |
0...100 кгс/см2 | |
|
0...16 МПа |
0...160 кгс/см2 | |
|
0...25 МПа |
0...250 кгс/см2 | |
|
0...40 МПа |
0...400 кгс/см2 | |
|
0...60 МПа |
0...600 кгс/см2 |
ОПЦИИ
- Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена (максимальный диапазон показаний от 0 до 25 МПа)
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
- Демпфер - по требованию потребителя приборы поставляются с демпфером
- Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - по требованию потребителя приборы пломбируются
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - по требованию потребителя приборы поставляются с заводским номером
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
| Тип прибора | Манометры, вакуумметры, мановакуумметры |
| Диаметр корпуса (мм) | 60 |
| Диапазоны показаний приборов |
от 0 до 1...600 кгс/см2 от -1 до 0 кгс/см2 от -1 до 0,6...24 кгс/см2 |
| Степень защиты | IP54 |
| Класс точности | 2.5; 1.5 - по заказу |
| Климатическое исполнение | У2; Т2 |
| Температура окружающей среды | от минус 45 до плюс 60 °С |
| Фланец | Отсутствует; Задний |
| Расположение штуцера | Радиальное; Осевое |
| Виброзащита | V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с²); приборы прочны при воздействии ударов с ускорением 100 м/с², длительного ударного импульса 2 мс, общим числом ударов не менее 1000 |
| Межповерочный интервал | 1 год |
| Материал корпуса | Сталь |
| Стекло | Органическое |
| Трубчатая пружина | Железоникелевый сплав; Медный сплав |
| Держатель | Медный сплав; Сталь |
| Механизм | Медный сплав; Нержавеющая сталь; Сталь 08КП |
| Резьба присоединительного штуцера | М12*1,5-8g; G1/4-B |
| Разрешительные документы (Россия) | 380; 381 |
| Разрешительные документы (СНГ) | 378; 379 |
| Руководство по эксплуатации | 377 |
| Поверка приборов |
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004. У всех приборов отметка о первичной поверке ставится на задней стенке корпуса. По требованию потребителя:
|
| Масса прибора | не более 0,3 кг |
Поверка приборов
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004.У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- отметка о первичной поверке ставится на стекле прибора;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Варианты исполнения
