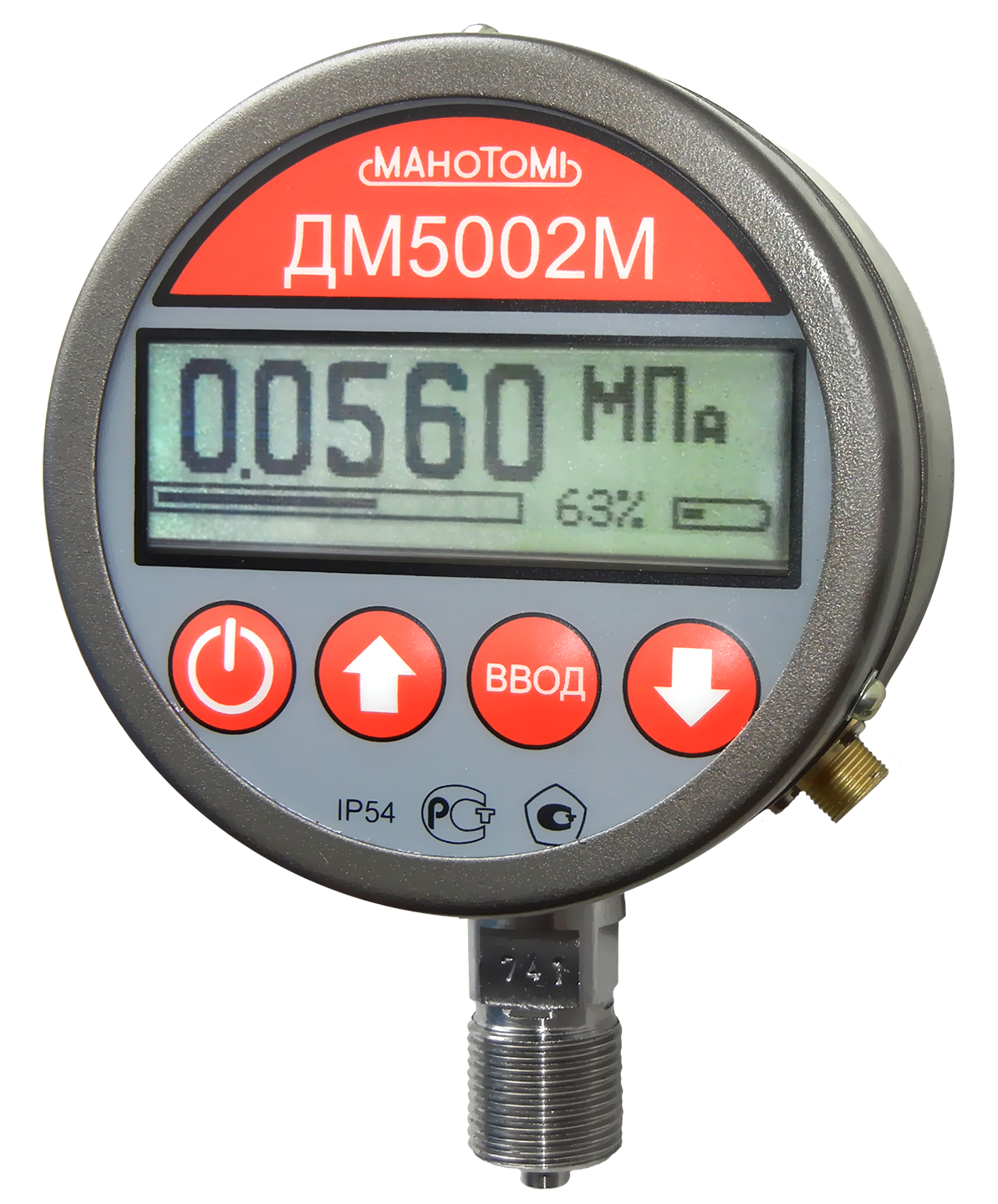

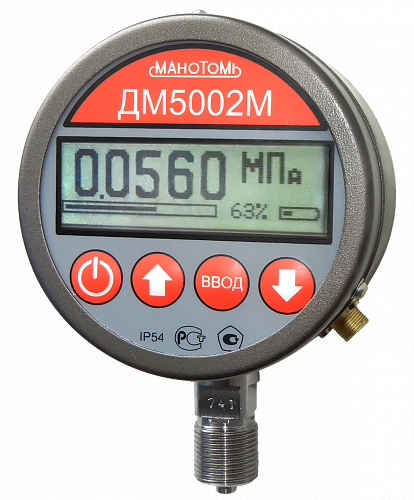

ДМ5002М-ЖКИ с автономным питанием
ТУ 4212-039-00225590-2003
Манометры цифровые ДМ5002М предназначены для измерения избыточного и вакуумметрического давления неагрессивных по отношению к нержавеющей стали 12X18H10T и титану, некристаллизующихся жидкостей, пара и газа. Приборы с пределом допускаемой основной погрешности не более ±0,25% допускается использовать в качестве эталонных средств измерения в соответствии с Государственной поверочной схемой (ГОСТ Р 8.802-2012). Методика поверки 5Ш0.283.342МП утверждена ФГУП "ВНИИМС". Индикация измеряемой величины происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой.
Манометры цифровые ДМ5002М предназначены для измерения избыточного и вакуумметрического давления неагрессивных по отношению к нержавеющей стали 12X18H10T и титану, некристаллизующихся жидкостей, пара и газа. Приборы с пределом допускаемой основной погрешности не более ±0,25% допускается использовать в качестве эталонных средств измерения в соответствии с Государственной поверочной схемой (ГОСТ Р 8.802-2012). Методика поверки 5Ш0.283.342МП утверждена ФГУП "ВНИИМС". Индикация измеряемой величины происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой.
Цена по запросу
Описание
ТУ 4212-039-00225590-2003Манометры цифровые ДМ5002М предназначены для измерения избыточного и вакуумметрического давления неагрессивных по отношению к нержавеющей стали 12X18H10T и титану, некристаллизующихся жидкостей, пара и газа. Приборы с пределом допускаемой основной погрешности не более ±0,25% допускается использовать в качестве эталонных средств измерения в соответствии с Государственной поверочной схемой (ГОСТ Р 8.802-2012). Методика поверки 5Ш0.283.342МП утверждена ФГУП "ВНИИМС". Индикация измеряемой величины происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой.
Разрешительные документы (Россия)
Разрешительные документы (СНГ)
Руководство по эксплуатации
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
По заказу приборы поставляются в единицах измерения кПа, МПа, мм рт.ст., мм вод.ст., бар и др.
Индикация измеряемой величины происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой. Измеренная величина отображается на 5-разрядном цифровом индикаторе одновременно с единицей измерения, уровнем заряда батареи.
Приборы соответствуют требованиям электромагнитной совместимости по группе II(А) ГОСТ 29254-91.
Сенсорная клавиатура на передней панели прибора позволяет проводить:
Перегрузочная способность - до 200%
Цифровой выход - USB
Время автономной работы - до 600 часов
Поставляется в комплекте с зарядным устройством
ОПЦИИ
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
Пример обозначения: ДМ5002М-А - УХЛ3.1 - 6 - 2,5 МПа - 0,1 - 42 - СДИ - RS-232 - 36 В - Свидет.эталон
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДМ5002М-ЖКИ-АП |
-100...0 кПа |
-1...0 кгс/см2 |
|
ДМ5002М-ЖКИ-АП |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 | |
|
-100...500 кПа |
-1...5 кгс/см2 | |
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ5002М-ЖКИ-АП |
0...16 кПа | 0...0,16 кгс/см2 |
| 0...25 кПа | 0...0,25 кгс/см2 | |
| 0...40 кПа | 0...0,4 кгс/см2 | |
| 0...60 кПа | 0...0,6 кгс/см2 | |
|
0...100 кПа |
0...1 кгс/см2 |
|
|
0...160 кПа |
0...1,6 кгс/см2 |
|
|
0...250 кПа |
0...2,5 кгс/см2 | |
|
0...400 кПа |
0...4 кгс/см2 | |
|
0...600 кПа |
0...6 кгс/см2 | |
|
0...1 МПа |
0...10 кгс/см2 | |
|
0...1,6 МПа |
0...16 кгс/см2 | |
|
0...2,5 МПа |
0...25 кгс/см2 | |
|
0...4 МПа |
0...40 кгс/см2 |
|
|
0...6 МПа |
0...60 кгс/см2 | |
|
0...10 МПа |
0...60 кгс/см2 | |
|
0...16 МПа |
0...160 кгс/см2 | |
|
0...25 МПа |
0...250 кгс/см2 | |
|
0...40 МПа |
0...400 кгс/см2 | |
|
0...60 МПа |
0...600 кгс/см2 | |
|
0...100 МПа |
0...1000 кгс/см2 | |
|
0...160 МПа |
0...1600 кгс/см2 | |
|
0...250 МПа |
0...2500 кгс/см2 |
По заказу приборы поставляются в единицах измерения кПа, МПа, мм рт.ст., мм вод.ст., бар и др.
Индикация измеряемой величины происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой. Измеренная величина отображается на 5-разрядном цифровом индикаторе одновременно с единицей измерения, уровнем заряда батареи.
Приборы соответствуют требованиям электромагнитной совместимости по группе II(А) ГОСТ 29254-91.
Сенсорная клавиатура на передней панели прибора позволяет проводить:
- выбор единиц измерения кПа, МПа, кгс/см2 и др.;
- контроль настройки параметров приборов;
- автокорректировку временного дрейфа (установку нуля)
Перегрузочная способность - до 200%
Цифровой выход - USB
Время автономной работы - до 600 часов
Поставляется в комплекте с зарядным устройством
ОПЦИИ
- Свидет.эталон - по требованию потребителя оформляется свидетельство о поверке и протокол поверки для использования прибора в качестве рабочего эталона
- Пломбировка - все приборы ДМ5002М поставляются опломбированными
- Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - по требованию потребителя приборы поставляются с заводским номером
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
| Тип прибора |
» ДМ5002М » ДМ5002М » ДМ5002М |
Манометр Вакуумметр Мановакуумметр |
| Модификация | » А | |
| Климатическое исполнение |
» УХЛ3.1 |
|
| Код сенсора | см. в таблице | |
|
Верхнее значение диапазона показаний |
см. в таблице | |
| Единица измерения |
» кгс/см2 (базовое) » кПа » МПа » и др. |
|
| Предел допускаемой основной погрешности |
» ± 0,5 % » ± 0,25 % » ± 0,2 % » ± 0,15 % » ± 0,1 % » ± 0,06 % |
|
| Измеряемая среда |
» -//- (базовое) » Кис |
Кислород |
| Конструктивное исполнение | » РШ |
Радиальный штуцер без фланца |
| Степень защиты |
» IP54 |
|
| Тип индикаторного устройства |
» ЖКИ |
Жидкокристаллический индикатор |
| Питание | » АП | Автономное питание |
| Резьба штуцера |
» M20x1.5-8g (базовое) » G1/2-B » R1/2 |
|
|
Дополнительные требования |
» Свидет.эталон » Обезж. » Э » Пл. » Табл. » Ном. » П.П.Пас » ЦСМ |
Оформление свидет-ва о поверке и протокола поверки Обезжиривание Экспортное исполнение Пломба Табличка Номер Отметка о первичной поверке в паспорте Поверка ЦСМ |
Пример обозначения: ДМ5002М-А - УХЛ3.1 - 6 - 2,5 МПа - 0,1 - 42 - СДИ - RS-232 - 36 В - Свидет.эталон
| Тип прибора | Манометры, вакуумметры, мановакуумметры цифровые прецизионные |
| Диаметр корпуса (мм) | 100 |
| Диапазоны показаний приборов |
от 0 до 0,16...2500 кгс/см2
от -1 до 0 кгс/см2 от -1 до 0,6...24 кгс/см2 |
| Степень защиты | IP54 |
| Предел допускаемой основной погрешности | ±0.06%; ±0.1%; ±0.15%; ±0.2%; ±0.25%; ±0.5% |
| Климатическое исполнение | УХЛ3.1 |
| Температура окружающей среды | от минус 10 до плюс 50 °С |
| Фланец | Отсутствует |
| Расположение штуцера | Радиальное |
| Виброзащита | N2 (от 10 до 55 Гц с амплитудой до 0,35 мм) |
| Межповерочный интервал | 1 год (для погрешности не более ±0,25%); 2 года (для погрешности ±0,5%) |
| Материал корпуса | Алюминиевый сплав |
| Резьба присоединительного штуцера | М20*1,5-8g; R1/2; G1/2-B |
| Разрешительные документы (Россия) | 633; 634; 635; 873 |
| Разрешительные документы (СНГ) | 630; 631 |
| Руководство по эксплуатации | 990 |
| Поверка приборов |
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №RA.RU.312608.
Все приборы имеют отметку о поверке на задней стенке корпуса приборов. По требованию потребителя:
|
| Масса прибора | не более 1.2 кг |
Поверка приборов
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №RA.RU.312608.
Все приборы имеют отметку о поверке на задней стенке корпуса приборов.
По требованию потребителя:
Все приборы имеют отметку о поверке на задней стенке корпуса приборов.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
